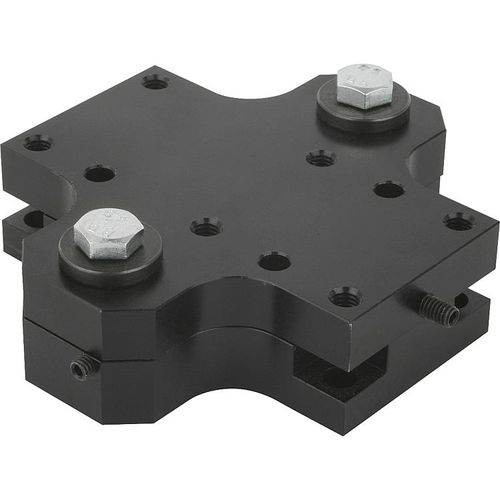

Dispositivo de ajuste 29210

Unidades de ajuste Material: Aluminio EN AW-6060. Versión: Negro anodizado. Indicación: Unidades de regulación para el ajuste exacto de los elementos en el rango X-Y. Las tolerancias de fabricación en la estructura mecánica se pueden compensar de este modo. Adecuado para bases simples y dobles. Gracias a la disposición unitaria de los taladros de todos los tamaños, las unidades de regulación también se pueden montar bajo la base más adelante. Rango de ajuste X: ±3 mm Rango de ajuste Y: ±3 mm Indicación sobre el dibujo: Tolerancia de posición de agujeros de referencia: ±0,01 Tolerancia de posición de perforaciones: ±0,1 FS = Tornillo de sujeción (2x) JS = Tornillo de ajuste (4x)
