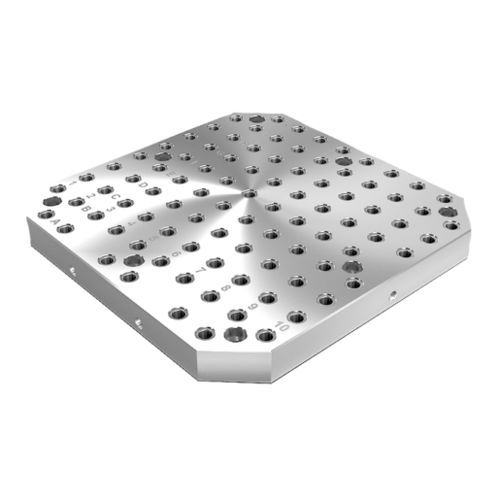

Paleta de fijación 01148

Paletas de fundición gris con perforaciones de retícula MATERIAL GJL 300. VERSIÓN Superficies de apoyo y superficies de sujeción pulidas. INDICACIÓN Distancia entre retículas 50 ±0,02 mm. Se utilizan paletas con perforaciones de retícula para el montaje de dispositivos modulares. Estas placas se posicionan y se fijan directamente en la mesa de máquinas. Las perforaciones de retícula etiquetadas de forma alfanumérica garantizan una asignación definida de los elementos de sujeción en caso de repetición. Las paletas se adaptan a mesas de máquinas para máquinas-herramienta según DIN55201 y JIS6337-1980. Hay que solicitar por separado los bulones de posicionamiento para fijar las paletas en las mesas de máquinas según DIN 55201. Los tapones protectores para cerrar las perforaciones de retícula deben solicitarse por separado. El suministro incluye tornillos con ojo para el transporte. Otras dimensiones a petición. INDICACIÓN SOBRE EL DIBUJO 1) Perforación de retícula 2) Perforación de pasada para tornillo de cabeza cilíndrica DIN 912 (D3/D4)
