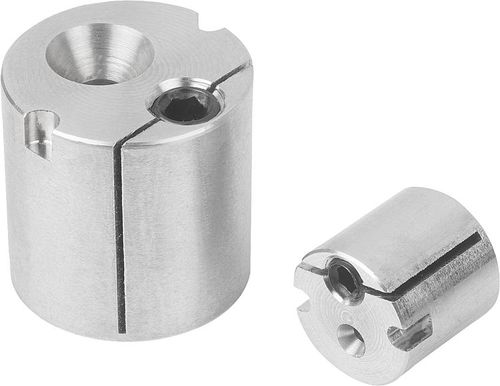

Anillo de regulación 03331

Soportes excéntricos con perforación de centrado Material: Acero inoxidable 1.4305. Versión: Acabado natural. Indicación: Utilizar perforación de alojamiento H7. Girando el perno roscado se genera una presión superficial. Con una llave de gancho ajustable puede colocarse la excéntrica radialmente en la posición correcta y fijarla mediante el tornillo prisionero. Aplicación: Los casquillos de alojamiento excéntricos se utilizan, por ejemplo, como tope o compensación de tolerancia. Ventajas: - Manejo sencillo - Sujeción con tornillo prisionero - Espacio de instalación reducido - Posición de montaje indistinta - Aplicación individual - Uso múltiple Indicación sobre el dibujo: 1) Perforación de centrado DIN 332-1, forma A 2) Forma básica con centrado 3) Con ranura de escala como tope visual 4) Perforación de paso 5) Perforación de rosca
