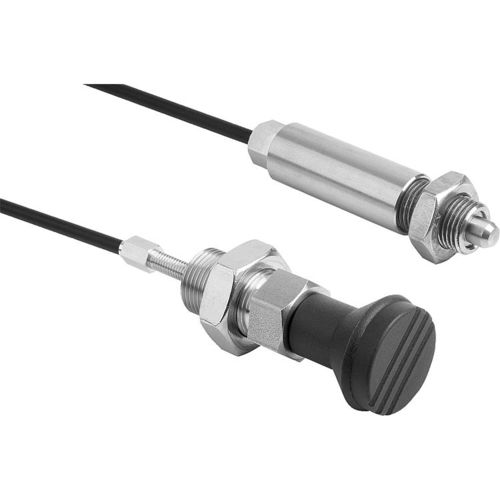

Posicionador retráctil de acero inoxidable 03096-10

Perno de bloqueo de acero inoxidable con mando a distancia • Posibilidad de accionamiento en espacios de instalación de difícil acceso • Realizable posición de accionamiento de ergonomía optimizada • Posibilidad de accionamiento también si son necesarias distancias de seguridad • Sustitución sencilla de piezas de desgaste • Conexión flexible de un elemento de accionamiento Descripción Material Perno de bloqueo de acero inoxidable. Cable de acero inoxidable Cubierta de cable de acero con camisa de plástico interior y exterior. Casquillos terminales, tornillos de ajuste y boquilla roscada de latón. Versión Clavija de bloqueo endurecida, pulida y con acabado natural. Casquillo de cable Bowden negro. Note for ordering El perno de bloqueo con accionamiento a distancia y el elemento de accionamiento deben solicitarse por separado. Indicación En el montaje de los cables Bowden deben tenerse en cuenta los siguientes puntos: La longitud del extremo libre del cable se puede modificar mediante los factores de ángulo de tendido, radio de flexión y carga. Por tanto, la longitud del contracojinete (cubierta de cable) debe ajustarse tras el tendido del cable Bowden con el tornillo de ajuste adjunto. Al mismo tiempo, con el tornillo de ajuste se ajusta la tensión previa del sistema de cable Bowden. En el tendido debe tenerse especialmente en cuenta que siempre se alcanza el radio de flexión mínimo, en este caso R = 65 mm. Un radio demasiado estrecho puede aumentar el desgaste y aumentar la fricción. También debe evitarse un radio de flexión mínimo momentáneo durante el montaje, ya que en caso contrario podrían producirse daños en el revestimiento de cable.
