Brida de sujeción flotante 04421

mecánicapara mecanizadode piezas para procesar

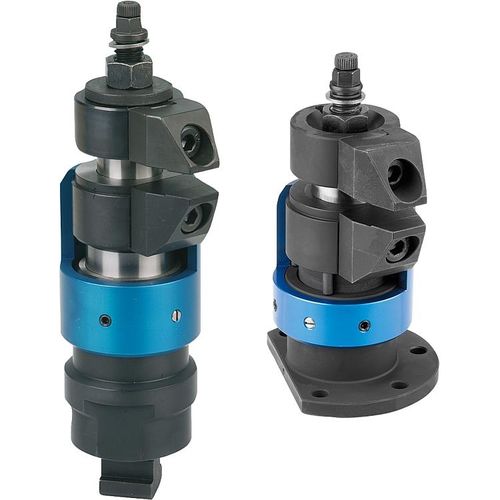

Dispositivos de sujeción flotante con sujeción de pieza de trabajo independiente y bloqueo MaterialCuerpo base y mordaza de sujeción de acero de cementación. Carcasa de aluminio. VersiónCuerpo base nitrado, bruñido y pulido. Mordaza de sujeción nitrada y bruñida. Carcasa azul anodizada. IndicaciónEl dispositivo de sujeción flotante sirve para sostener determinados puntos de sujeción de componentes sensibles a la flexión, de paredes finas y frágiles. Impide vibraciones y desviaciones durante el mecanizado. Modo de accionamiento1. Presionar el dispositivo de sujeción flotante hacia abajo. 2. Girar hacia dentro la mordaza de sujeción. La mordaza inferior se coloca en la pieza de trabajo con una ligera fuerza del muelle. 3. Apretar la tuerca hexagonal (ancho de llave 18) 15 Nm como máximo. La mordaza sujeta la pieza de trabajo, el dispositivo de sujeción sigue flotando. 4. Apretar la tuerca hexagonal (ancho de llave 10) 10 Nm como máximo. El proceso de sujeción de la pieza de trabajo ha finalizado. 5. Realizar los pasos en orden inverso para soltar la pieza.
