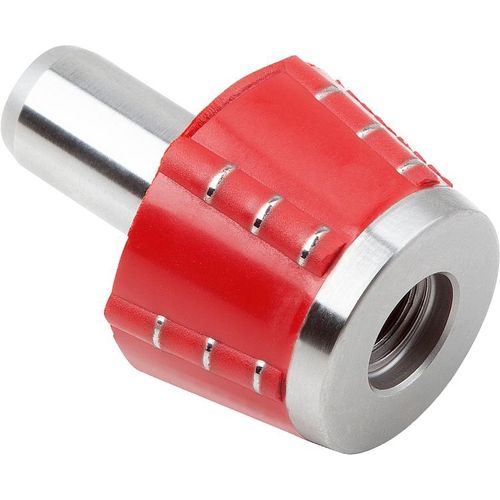

Cono de posicionamiento para unidades de centrado 03152-10

de bolasde acero

Conos de posicionamiento de acero para unidades de centrado Precisión de repetición extremadamente alta <0,003 mm Ninguna inclinación al ensamblar Insensible a la suciedad y a las virutas Manejo sencillo MaterialCono de acero. Bolas de acero del apoyo de cilindros. VersiónCono endurecido y pulido. Bolas de cono vulcanizadas. IndicaciónLas bolas de posicionamiento forman junto con los casquillos de posicionamiento una unidad de centrado para posicionar con total precisión dos componentes. El sistema alcanza una precisión de repetición de < 0,003 mm. La goma vulcanizada no se agrieta y es insensible a impurezas o virutas. Las pequeñas virutas incrustadas son inocuas para el sistema. Rango de temperatura+80 °C máx. Principio de funciónEn el estado conjunto de cono de posicionamiento y casquillo de posicionamiento las bolas se comprimen dentro de su rango de elasticidad y las dos piezas en las que se han montado se fijan con máxima precisión. Para que las bolas se deformen en el rango de elasticidad, solo hay que garantizar que se respeta con exactitud la profundidad de la perforación en la que posteriormente se introducirá presionando el casquillo de posicionamiento. La bola de posicionamiento que se introduce en el casquillo de posicionamiento ya se suministra de forma adaptada y solo debe estar en contacto con la superficie de la contrapieza. Desde ahora existe un sistema preciso de posicionamiento de punto cero.
