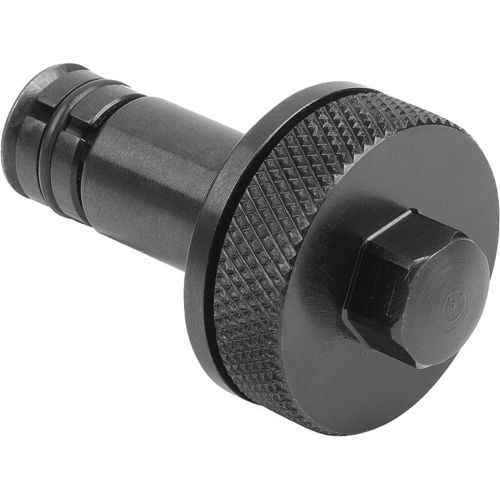

Cilindros de posicionamiento con sistema de sujeción de bordes
Material
Acero para temple y revenido.
Versión
Bruñido.
Indicación sobre el dibujo
La medida H se refiere al área de apriete.
1) Junta tórica
Montaje
Pase el cilindro de posicionamiento por la pieza de trabajo a sujetar, para introducirlo en la abertura de montaje.
Apriete el tornillo moleteado primero con la mano y a continuación con una llave adecuada.
La parte moleteada se puede introducir en el taladro previsto para ella.
Ventajas
Rango de sujeción fácil de ajustar
Independiente del diámetro y las características superficiales del taladro (hasta H12)
Efecto de tracción hacia abajo
Aumento significativo de la fuerza de sujeción con el mismo par de apriete
Rodamiento axial de agujas con un coeficiente de carga y durabilidad elevados
Uso
Ideal para fijar elementos normalizados de diversos grosores. El cilindro de sujeción se puede emplear también para los sistemas de cambio rápido.
