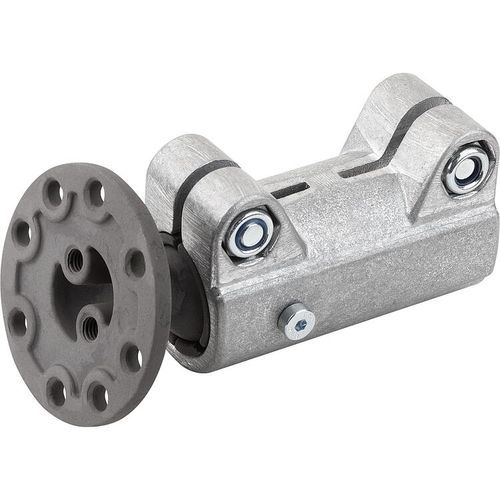

Conexión de tubo redondo 29022-5301

articuladode aluminiode acero

Conectores para tubos rectos de aluminio con articulación esférica Descripción Los conectores para tubos rectos sirven para la conexión axial. Se pueden enroscar en máquinas o bastidores. Los conectores para tubos cuentan con una placa de conexión giratoria de 360° en la articulación esférica. Ahí se pueden fijar y ajustar individualmente componentes como sensores, reflectores y otros elementos. Aptos para componentes que se deben orientar de forma precisa y reajustar con frecuencia. El rango de giro de la placa de conexión es de 60°. MATERIAL Fundición de aluminio. Tornillo de cabeza cilíndrica ISO 4762 y tuerca hexagonal DIN 985, acero. VERSIÓN Rectificado por vibración. Tornillo de cabeza cilíndrica y tuerca hexagonal, cincado. ACCESORIOS - Tubos redondos y tubos cuadrados 29050 INDICACIÓN Combinable con otros conectores para tubo del tamaño 30 mm. Un recubrimiento especial de la superficie de la articulación esférica garantiza una sujeción altamente resistente. Momento de torsión máx. para apretar los tornillos de fijación: M6: 10 N m. M8: 25 N m. M10: 50 N m. Las fuerzas y los momentos indicados son valores orientativos no vinculantes que pueden no alcanzarse en casos particulares debido a las distintas condiciones de uso, por ejemplo, la temperatura o las propiedades de la superficie de los perfiles que se van a sujetar. Estos datos no constituyen una garantía de calidad ni una característica garantizada de los productos.
