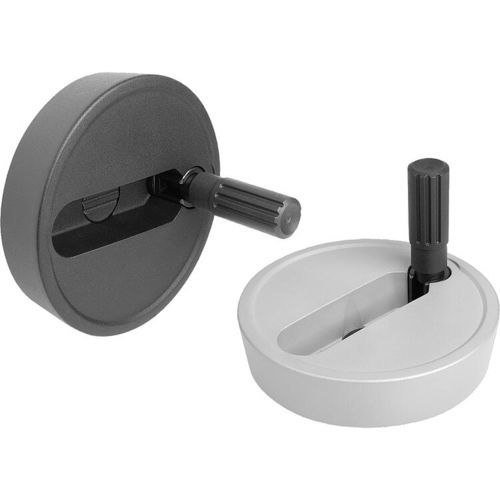

Volante de maniobra 06278-02 series

macizocon tirador abatiblede aluminio

Volantes de disco de aluminio, con empuñadura cilíndrica plegable MATERIAL Volante de aluminio. Empuñadura cilíndrica y cubierta de cubo de termoplástico, negro. Eje de la empuñadura cilíndrica de acero inoxidable bruñido. Tornillo prisionero ISO 4027 de acero con clase de resistencia 45 H, negro. VERSIÓN Con recubrimiento de polvo negro o plata. Con agujero de referencia. Con agujero de referencia y chavetero. Con agujero de referencia y perforación transversal. Con agujero de referencia, chavetero y perforación transversal. INDICACIÓN SOBRE EL DIBUJO 1) Posición de la perforación transversal desplazada 90° con respecto al chavetero MONTAJE La cubierta del cubo se suministra sin montar. Los volantes se tienen que asegurar axialmente o fijar mediante un tornillo de cabeza cilíndrica DIN 6912 y una arandela de apoyo 07375 mediante la conexión del chavetero en el árbol. En las versiones con perforación transversal la sujeción se realiza mediante un tornillo de sujeción atornillado ISO 4027. VOLUMEN DE SUMINISTRO Volante de aluminio. Cubierta del cubo. Empuñadura cilíndrica plegable. Tornillo prisionero ISO 4027 (versiones con perforación transversal). ACCESORIOS 07375 Arandelas de apoyo. 07161 Tornillos de cabeza cilíndrica con hexágono interior, cabeza baja DIN 6912. INDICACIÓN Marcha circular y excentricidad axial de la llanta de la rueda ≤ 0,4 mm.
