Mordaza de sujeción de forma 03166-10

de máquinade acerode aluminio

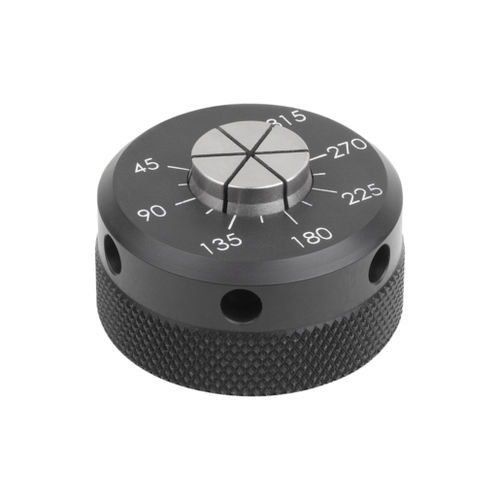

Pinza mecanizable para sujeción externa MATERIAL Tuerca de sujeción aluminio. Pinza de acero. VERSIÓN Tuerca de apriete anodizada dura. NOTA El contorno de la pieza a sujetar está mecanizado en la pinza. Utilizando los números de grado grabados, se puede conseguir siempre el mismo par de apriete para sujetar con seguridad la pieza de trabajo, incluso sin llave dinamométrica. El recorrido de sujeción de la pinza 03166-10-01910 es de 0,025 mm radialmente por cada 15° de rotación. El recorrido de sujeción recomendado es de 0,07 mm. El recorrido de sujeción máximo permitido es de 0,38 mm. El recorrido de sujeción de la pinza 03166-10-04950 es de 0,05 mm radialmente por cada 15° de rotación. El recorrido de sujeción recomendado es de 0,1 mm. El recorrido de sujeción máximo permitido es de 0,64 mm. El collar de posicionamiento permite un asiento preciso. MODO DE EMPLEO La tuerca de apriete se aprieta con una llave de gancho. DATOS TÉCNICOS Véase la información técnica. VOLUMEN DE SUMINISTRO Forma A: pinza mecanizable compuesta de tuerca de apriete y pinza. Forma B: pinza. Incluye tornillos de cabeza para fijar la pinza. (métricas y en pulgadas) REFERENCIA DE DIBUJO 1) tornillo de cabeza
