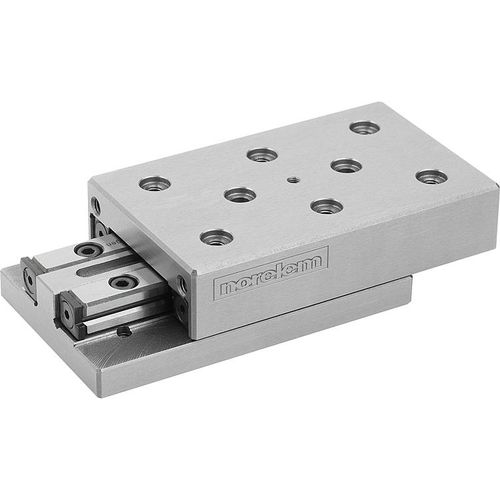

Mesa de guiado manual 21064

linealde precisiónde posicionamiento

Guías de carro de precisión sobre rodamiento de rodillos con perforaciones de posicionamiento • - Rodamiento de carro en guías prismáticas endurecidas y pulidas • - Diseñado para cargas dinámicas y estáticas de hasta 1730 N • - Vida útil de más de 1 millón de carreras • - Distintos tamaños con carreras entre 10 y 105 mm • - Perforaciones de centrado Descripción Material EN-GJL-250. Versión Acabado natural, pulido. Indicación Estas guías de carro de precisión sobre rodamiento de rodillos se utilizan en la construcción de máquinas y portapiezas, en la técnica de medición, en instrumentos ópticos y en la mecánica de precisión. Los valores de carga admisible indicados (F) están pensados para una vida útil de 1 millón de carreras. Los valores de momento de torsión solo se aplican a carros dispuestos en el centro. A petición, también se pueden suministrar carros en cruz. En la parte superior del carro hay un orificio de centrado adicional en las perforaciones D2 y D3. En combinación con nuestros anillos de centrado 20240 pueden montarse en el carro de forma precisa otros elementos de conexión. F = capacidad de carga en caso de carga dinámica o estática. TI E/E1 = número de perforaciones de sujeción E/E1/M en la parte interior. TA E/E1 = número de perforaciones de sujeción E/E1/M en la parte exterior. TI E2 = número de perforaciones de sujeción E2/D1 en la parte interior. TI E2 = número de perforaciones de sujeción E2/D1 en la parte exterior.
