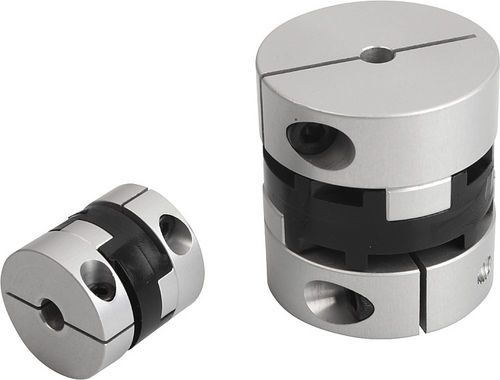

Acoplamiento Oldham 23030con brida
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- Oldham
- Tipo de fijación
- con brida
- Par
Mín.: 1 Nm
(0,73756 ft.lb)Máx.: 7 Nm
(5,16294 ft.lb)- Velocidad de rotación
Mín.: 0 rpm
(0 rad.min-1)Máx.: 8.000 rpm
(50.265,48 rad.min-1)
Descripción
Material:
Distanciador de poliacetal, cubo de aluminio.
Indicación:
Con el cubo de sujeción accionado de forma radial se obtienen tiempos de montaje claramente más cortos. Los acoplamientos se pueden montar completos o mediante un montaje por ensamblado. Observar el par de apriete requerido para el tornillo de sujeción.
Montaje:
La conexión del pivote del árbol con el agujero del cubo debe realizarse como un ajuste de paso. El juego debe ser de 0,01 mm mín. y 0,04 mm máx., p. ej.:
Árbol: Ø 6 f7
Cubo: Ø 6 H8.
Ventajas:
- Robusto
- Insertable
- Sin juego
- Longitud de construcción corta
A petición:
Agujeros del cubo D1 y D2 separados por clase o campo de tolerancia.
