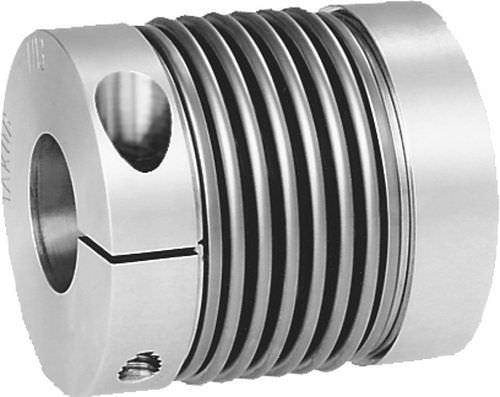

Acoplamiento de fuelle 23000

de fuelle metálicocon brida

Material: Cubo de aluminio, fuelle de acero inoxidable. Versión: Cubo de acabado natural. Indicación: Con el cubo de sujeción accionado de forma radial se obtienen tiempos de montaje claramente más cortos y se facilita considerablemente el montaje, incluso en espacios de instalación de difícil acceso. Observar el par de apriete requerido para el tornillo de sujeción. Montaje: La conexión del pivote del árbol con el agujero del cubo debe realizarse como un ajuste de paso. El juego debe ser de 0,01 mm como mínimo y 0,04 mm como máximo, p. ej.: Árbol Ø 28 k6 Perforación Ø 28 F6. Se admiten diámetros menores que D mín., pero entonces no se garantiza la transmisión segura del par nominal del acoplamiento. Puesto que los fuelles de metal constan de una chapa de acero inoxidable fina, se requiere especial cuidado durante el montaje y el desmontaje. Los daños en el fuelle pueden inutilizar el acoplamiento.
