Limitador de caudal de vórtex

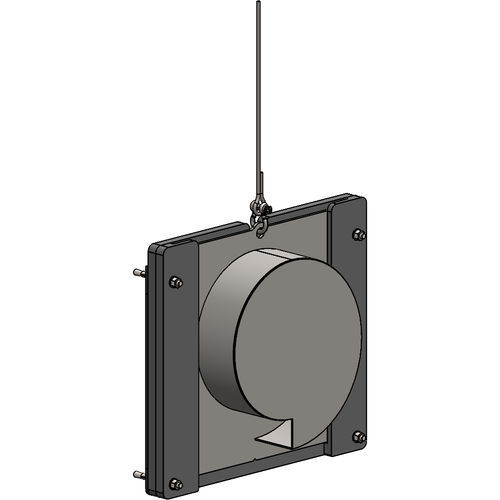

El LIMITADOR DE CAUDAL DE EFECTO VORTEX o LIMITADOR VORTEX se coloca a la salida de la estructura de control, en el lado de retención. Limita el caudal de salida en función de la altura máxima del agua aguas arriba. Su sección de paso es al menos tres veces mayor que el orificio de una tobera. Por lo tanto, el LIMITADOR DE EFECTO VORTEX reduce el riesgo de obstrucción a la salida del depósito. Como el limitador de caudal no tiene ningún mecanismo móvil, el mantenimiento es mínimo. El LIMITADOR EFECTO VORTEX está disponible en dos configuraciones: - Una versión fija, instalada directamente en el muro de hormigón; - Una versión desmontable, montada sobre guías, que puede retirarse de la superficie mediante una eslinga. El LIMITADOR VORTEX requiere un aumento de la carga aguas arriba para funcionar. La formación del vórtice, es decir, del remolino, se produce cuando el limitador está totalmente sumergido. Debido a la presión hidrostática, el agua comienza a arremolinarse en la cámara del limitador. La velocidad del agua, combinada con la forma de voluta del limitador, hace que el efluente fluya alrededor de la periferia del tubo de salida. En el centro del limitador se forma un cono de aire. Es este cono de aire el que permite limitar el caudal manteniendo una gran sección de paso: más de tres veces mayor que la de una tobera.
