Mandril de torno de diafragma DPH1000W

automático6 mordazasde pinza

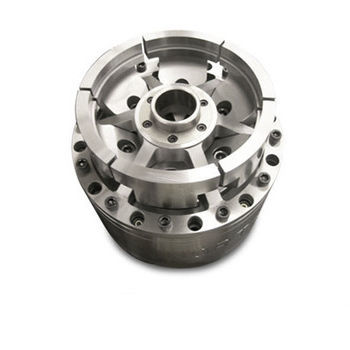

La imagen ilustra un plato de diafragma Northfield DPH1000W, de 10 pulgadas, capaz de localizar y sujetar dos piezas de trabajo con diferentes datos de localización. Debido a los requisitos de producción, el usuario final solicitó un cambio rápido y preciso entre los números de las piezas de trabajo. El plato se fabricó con mordazas superiores escalonadas especiales que podían localizar y sujetar ambas piezas de trabajo sin cambio. Para la diferencia de ubicación de extremo a extremo entre las piezas de trabajo, el plato se fabricó con un localizador axial maestro, que incorporaba un tope de tipo "botón" utilizado para el cambio. Con la sustitución únicamente del tope de botón, el cambio era rápido, preciso y repetible.
