Mandril de torno de diafragma

automático6 mordazasde precisión

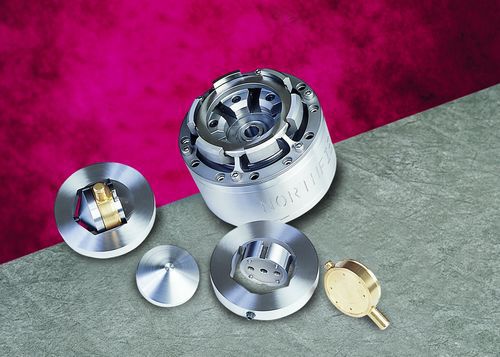

Northfield Precision ofreció una solución de sujeción de piezas para Chicago Dial Indicator, uno de los principales fabricantes estadounidenses de indicadores electrónicos y mecánicos. Se utilizó un plato de diafragma Northfield de 6 pulgadas y 10.000 rpm totalmente sellado de 1 micra T.I.R. con mordazas y tope especiales para mejorar y aumentar la producción del mecanizado de los dos orificios que guían la varilla del indicador. Estos orificios deben estar perfectamente alineados para que el indicador sea preciso. Se utilizan dos fijaciones para sujetar la carcasa de latón del indicador antes de colocar la fijación/carcasa en el mandril. Se mecaniza un lado, se da la vuelta a la fijación y se mecaniza el segundo lado. Se consigue una alineación de 1/10.000 T.I.R. de taladro a taladro.
