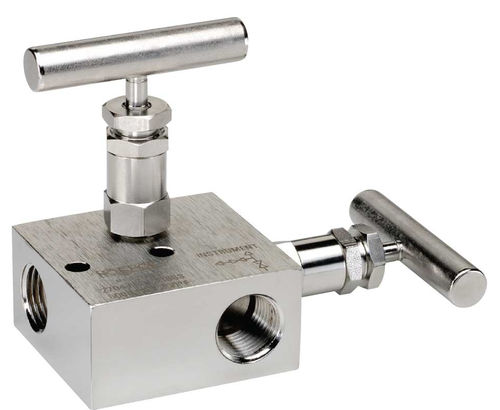

Manifold de 2 vías 2 series

de acero inoxidable

Combina el aislamiento y la ventilación en una sola válvula, eliminando la necesidad de tubos y accesorios La válvula de bloqueo aísla los fluidos de proceso aguas abajo y la válvula de purga expulsa los fluidos aguas arriba, lo que permite retirar los transmisores, interruptores o medidores de presión estática sin perturbar la instalación de tuberías permanentes La válvula de bloqueo se encuentra a la derecha y la válvula de sangrado está arriba en una orientación de 90°, la ventilación está a la izquierda 100% de fuga de helio probada a 1 x 10-4 ml/s para garantizar el rendimiento y la fiabilidad Las válvulas de punta blanda tienen un vástago de punta blanda no giratorio patentado de Delrin® y un sello de respaldo de metal a metal (Patente de EE.UU. 6.820.857) Las válvulas de asiento duro de las series 2603/2604 tienen una presión nominal de 10.000 psi a 200 °F Las válvulas de punta blanda de las series 2703/2704 tienen una presión nominal de 6.000 psi a 200 °F El vástago a prueba de explosión proporciona un sello secundario del vástago en la posición totalmente abierta Junta tórica de FKM y anillo de respaldo de PTFE debajo de las roscas del vástago para protegerlo de la corrosión y el engrane; empaquetadura de PTFE o grafito opcional Todos los tallos son de acero inoxidable 316 Todas las roscas del tallo están enrolladas para mayor fuerza y facilidad de operación Un capó de una pieza con un sello metal-metal en el cuerpo de la válvula debajo de las roscas del capó Pasador de resorte ranurado para evitar que se afloje accidentalmente Tapones de vinilo para capós y tallos (sin embalaje) El sello patentado cuerpo a cuerpo, metal a metal está diseñado para aumentar significativamente el rango de presión de la válvula (Patente de EE.UU. 7.758.014) Materiales - Acero zinc-níquelado, acero inoxidable 316 electropulido Conexiones - 2603/2703 Serie 3/8" NPT 2604/2704 Series 1/2" NPT, ventilación derecha opcional
