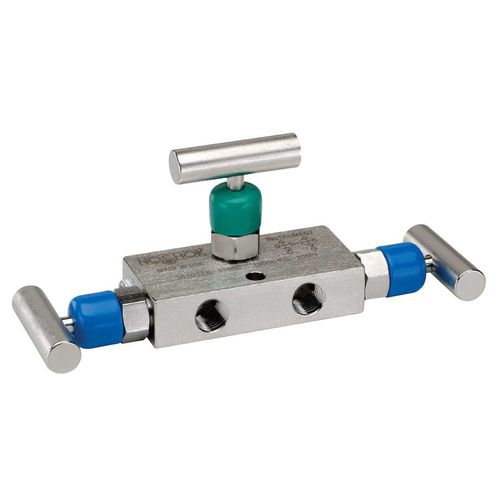

Manifold de 3 vías 3 series

de acero inoxidablede aislamiento

El diseño compacto es ideal para instalaciones con espacio limitado, como detrás de paneles o en armarios Diseñado para su uso con transmisores de presión diferencial que incorporan dos válvulas de aislamiento y una válvula de compensación en la medición de la presión diferencial 100% de fuga de helio probada a 1 x 10-4 ml/s para garantizar el rendimiento y la fiabilidad Las válvulas de punta blanda tienen un vástago de punta blanda no giratorio patentado de Delrin® y un sello de respaldo de metal a metal (Patente de EE.UU. 6.820.857) Las válvulas de asiento duro de la serie 3610 tienen una presión nominal de 10.000 psi a 200 °F Las válvulas de punta suave de la serie 3710 tienen una presión nominal de 6.000 psi a 200 °F El vástago a prueba de explosión proporciona un sello secundario del vástago en la posición totalmente abierta Junta tórica de FKM y anillo de respaldo de PTFE debajo de las roscas del vástago para protegerlo de la corrosión y el engrane; empaquetadura de PTFE o grafito opcional Todos los tallos son de acero inoxidable 316 Todas las roscas del tallo están enrolladas para mayor fuerza y facilidad de operación Un capó de una pieza con un sello metal-metal en el cuerpo de la válvula debajo de las roscas del capó Tapones de vinilo para capós y tallos (sin embalaje) El sello patentado cuerpo a cuerpo, metal a metal está diseñado para aumentar significativamente el rango de presión de la válvula (Patente de EE.UU. 7.758.014) Materiales - Acero zinc-níquelado, acero inoxidable 316 electropulido Conexiones - 1/4" NPT Presión nominal* - Asiento duro: 10.000 psi @ 200 °F Asiento blando: 6.000 psi a 200 °F Tamaño del orificio - 0.141" Coeficiente de flujo - CV 0.44
