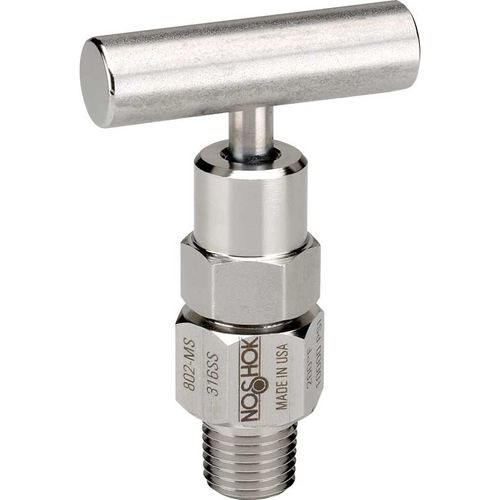

Válvula de aguja 8 series

manualde purgaroscada

Las válvulas de purga proporcionan un medio cómodo para aliviar las presiones de proceso atrapadas entre una válvula de cierre y el instrumento Utilizan los mismos ensamblajes de bonete de las miniválvulas de las series 100/150 con un cuerpo integrado de rosca única para su inserción en el puerto de venteo Las válvulas de obturador blando incorporan un vástago de obturador blando no giratorio patentado Delrin® y una junta metal-metal de respaldo (Patente de EE.UU. 6.820.857) fugas de helio probadas al 100% a 1 x 10-4 ml/s para garantizar el rendimiento y la fiabilidad Presión nominal de asiento duro de 10.000 psi a 200 °F Disponible en acero cincado niquelado, acero inoxidable electropulido y latón Junta tórica de FKM y anillo de refuerzo de PTFE bajo las roscas del vástago para proteger de la corrosión y el gripado; empaquetadura de PTFE o grafito (sólo serie 800) opcional Todos los vástagos son de acero inoxidable 316 Todas las roscas del vástago son laminadas para mayor resistencia y facilidad de operación 0.puerto de purga de 159 El sellado patentado cuerpo a bonete, metal a metal, está diseñado para aumentar significativamente el rango de presión de la válvula (Patente de EE.UU. 7,758,014) Materiales - Acero cincado-niquelado, electropulido acero inoxidable 316, latón 360 Conexiones - 1/4" y 1/2" NPT Asiento duro presiones nominales* - Latón: 6.000 psi @ 200 °F Acero: 10.000 psi a 200 °F Acero inoxidable: 10.000 psi a 200 °F
