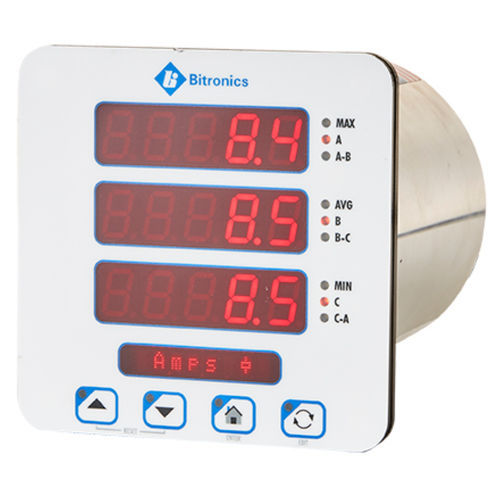

El Bitronics D650 Master Display se conecta fácilmente a cualquier IED de subestación a través de DNP o Modbus TCP Master (serie o Ethernet) para mostrar los valores de medición que residen en esos IED.
El D650 conectado a un OrionLX
Características principales
Se conecta a OrionLX/LXm, transductor Bitronics o cualquier otro IED
Soporta un conjunto completo de valores de medida, se puede mostrar cualquier medida disponible en el medidor Bitronics M650M3 utilizando el escalado estándar de Bitronics
Soporta protocolo Modbus RTU, DNP3 Serial o Modbus/DNP3 TCP Master
El usuario puede seleccionar registros/puntos en cualquier secuencia deseada
Opción de uso en modo de visualización en serie, de modo que un modelo puede servir como Master o puede utilizarse para recibir señales de Bitronics M87x o PPX II en una instalación existente
Especificación
Dimensiones: 4.5" (ancho) x 4,5" (alto) x 6,5" (profundidad)
Peso: 1.8 lbs.
Fuente de alimentación: Universal 48-250V dc/55-240V ac nominal
Salidas:
Puerto RS-232/RS-485 opcional configurable de 9600bps a 115,2kbps
Puerto estándar RJ45 10BaseT/100BaseTX para funciones de puerto de servicio, compatibilidad opcional con Modbus o DNP3 TCP/IP
Entorno:
Temperatura de funcionamiento -40° a 70°C,temperatura de almacenamiento -40° a 85°C
Humedad 0-95% sin condensación
Resistencia a sobretensiones según ANSI/IEEE C37.90.1: 2002
Reconocido por UL/CSA, número de expediente E164178, marcado CE
---
