Kit hidráulico para pruebas de extracción en extractores, tacos, barras de anclaje para determinar la fuerza de extracción de la base del perno o taco del material circundante.
La instrumentación consta de una unidad de presurización manual o automática, un cilindro hueco y un pasador de extracción con varios adaptadores personalizables en función de las características mecánicas del elemento que se va a probar.
La prueba tiene por objeto verificar los restos de extracción hasta una carga determinada o la carga puede aplicarse hasta el arrastre o la rotura de la barra.
Aplicaciones:
- Pruebas sobre barandillas o new jersey
- Pruebas en barras
- Pruebas de todo tipo de anclaje, insertos y rawplug

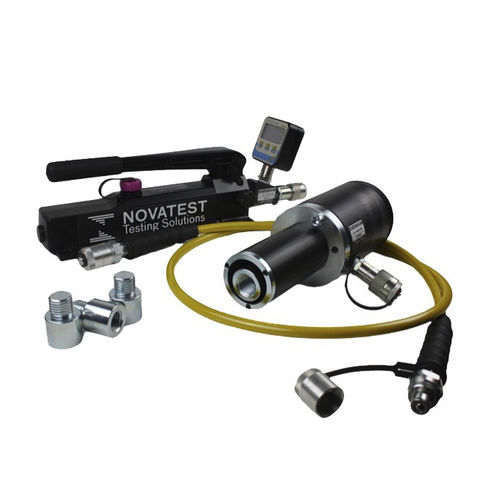

El sistema Pull-Out STD incluye los siguientes componentes y accesorios:
N.1 Bomba manual (*)
N.1 Manómetro digital de alta precisión NVT02B 0-700bar completo con informe de calibración (Ref. Accredia) (*)
N.1 Cilindro perforado, con diagrama de correlación fuerza/presión (**)
N.1 Distanciador de reacción (**)
N.1 Pasador de tracción con cabeza autonivelante
N.x Adaptadores para pruebas en pernos de troncos, anclajes o barras roscadas
N.1 Manguera flexible de alta resistencia R9 L = 2m
Documentación técnica y esquema de montaje
Accesorios opcionales:
Flight Case para protección y transporte
(*) Compatible con Kit Gato Plano, Kit Pull-Off 500, Kit Ensayo Carga Placa.
(**) Compatible con Pull-Out Kit STD
---
