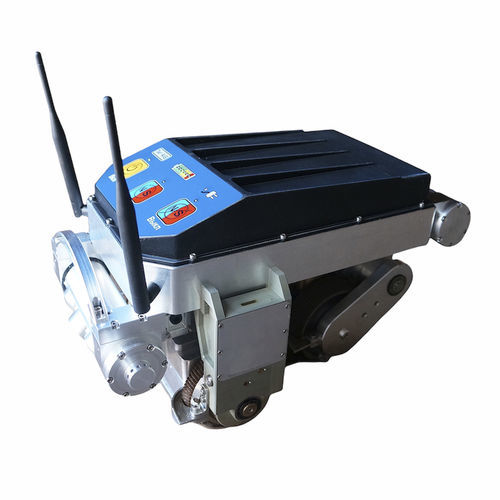

Detector de defectos por ultrasonidos A2072 INTROSCAN

magnéticopara conductopara armazón metálico

Inspección en línea escáner-detector de defectos robotizado autónomo El escáner puede introducirse por las trampillas de registro disponibles, líneas de bujías a partir de DN 300 mm, orificios de acceso 320х240 mm. La inspección en línea de tuberías se realiza sin operaciones adicionales de limpieza, ya que el escáner se mueve a lo largo de la tubería pasando por las zonas contaminadas. Inspección del metal base y de las uniones soldadas de los elementos de la tubería mediante un sistema óptico-televisivo (inspección visual y dimensional) y conjuntos de antenas con transductores acústicos con contacto de punto seco (inspección ultrasónica de onda guiada, onda horizontal de cizallamiento; onda SH). El escáner puede introducirse a través de las trampillas de registro disponibles, líneas de bujías a partir de DN 300 mm, orificios de acceso 320х240 mm. La unidad de inspección ultrasónica se basa en transductores ultrasónicos con contacto de punto seco (DPC) que permiten transmitir y recibir ondas ultrasónicas en la pared de la tubería sin líquido de contacto - sólo por medio de la fricción entre el protector cerámico del transductor y la superficie metálica. Un conjunto de 32 transductores DPC forma un conjunto de antenas (AA) en fase en la dirección deseada y dando forma a ondas ultrasónicas guiadas en la pared de la tubería. La gama de frecuencias va de 20 a 80 kHz (búsqueda de defectos con una altura superior al 10% del grosor de la pared de la tubería, la longitud de inspección efectiva es de hasta 4 000 mm). El sistema óptico-televisivo del escáner permite realizar un examen visual durante la inspección en línea. El sistema óptico-televisivo incluye una cámara HD con una matriz de 5 megapíxeles y un objetivo de cámara con un ángulo de captación de 180 grados, dos focos LED y accionamiento de barrido del módulo en un plano vertical.
