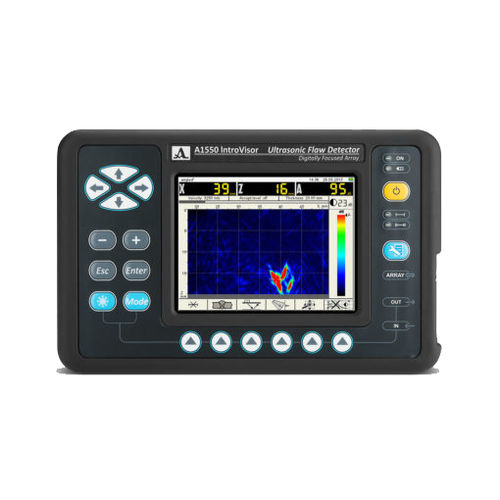

Detector de defectos por ultrasonidos A1550 INTROVISOR

por imágenes 3Dde imágenespara END

El detector-tomógrafo de defectos ultrasónico portátil universal con DFA (Digitally Focused Array) visualiza la estructura interna del objeto como imagen de sección en tiempo real (B-Scan), lo que facilita enormemente la interpretación de los resultados en comparación con un detector de defectos tradicional. El tomógrafo utiliza varios tipos de matrices de antenas comparables por tamaño a los transductores tradicionales. Gracias a nuestro algoritmo de control especial, el conjunto de antenas (AA) sustituye a todo un conjunto de transductores estándar utilizados tradicionalmente para los ensayos. A1550 IntroVisor funciona basándose en el principio de enfoque virtual DFA a cada punto de la sección visualizada, proporcionando una alta eficiencia y los mejores resultados de resolución espacial y sensibilidad. El tomógrafo A1550 IntroVisor está diseñado para afrontar el reto de la detección rápida y eficaz de defectos en objetos metálicos, plásticos y compuestos, con una documentación detallada de los resultados. Software especial para la reconstrucción 3D de las juntas de soldadura APLICACIÓN Inspección de juntas de soldadura; Localización de corrosión, grietas, estratificaciones internas y otros defectos; Localización y dimensionamiento de defectos (discontinuidades e inhomogeneidades) en objetos metálicos y plásticos; Medición de espesores; Obtención de imágenes en tiempo real de la estructura interna del objeto; Posibilidad de utilizar varios tipos de ondas ultrasónicas: - Ondas de cizallamiento para inspeccionar soldaduras que superan el rango angular utilizado por los métodos estándar de ensayo por ultrasonidos; - Ondas longitudinales para inspeccionar el metal base. Mayor resolución y sensibilidad. Posibilidad de medir el tamaño de los defectos de discontinuidad; Puede funcionar como tomógrafo (B-Scan) y como detector de defectos tradicional (A-Scan); Modo de escaneo de uniones soldadas (C-Scan) con almacenamiento de resultados en memoria;
