Sensor de posición lineal LFP series
potenciométricode resistenciade metal

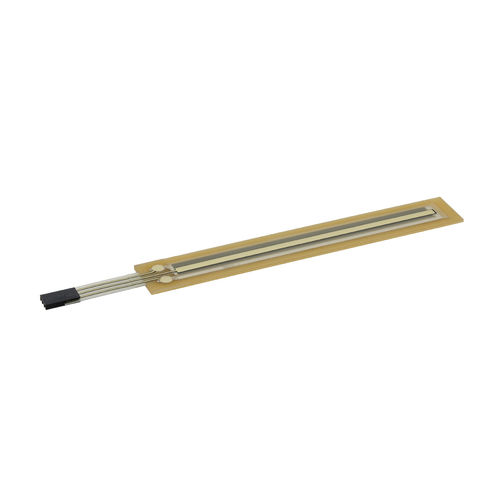

Sensor de posición lineal - LFP series - Novotechnik - potenciométrico / de resistencia / de metal
Sensor de posición lineal - LFP series - Novotechnik - potenciométrico / de resistencia / de metal
Sensor de posición lineal - LFP series - Novotechnik - potenciométrico / de resistencia / de metal - imagen - 2
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
lineal
Tecnología
potenciométrico, de resistencia
Objeto medible
de metal
Tipo de protección
IP67
Otras características
ultrafino
Rango de medición

500 mm
(19,69 in)

Temperatura ambiente

Mín.: -40 °C
(-40 °F)

Máx.: 25 °C
(77 °F)

Descripción

Los sensores para la medición de la posición lineal constan de un sustrato FR4 y una lámina colectora, que están separados por un aspersor.En el sustrato FR4, la pista del potenciómetro se aplica en un proceso de serigrafía.En la hoja opuesta, la lámina colectora, se imprime una pista colectora de bajo ohmio. Una presión mecánica, normalmente realizada por un simple pasador, pone en contacto la pista del potenciómetro con la pista del colector.Novotechnik apuesta firmemente por una tecnología con sustratos FR4. Esta técnica permite utilizar los métodos estándar de la tecnología de potenciómetros. Con nuestras tintas de serigrafía aprobadas y el posterior paso de linealización, se pueden conseguir datos de alta duración y valores de linealidad muy buenos durante toda la vida útil Cuando se utiliza la versión accionada por pasador, la lámina de recubrimiento, que absorbe las fuerzas del pasador de accionamiento, está diseñada en forma de FR4-Prepreg. Por lo tanto, el sensor puede funcionar hasta temperaturas de +125° C. Las soluciones basadas en poliéster, disponibles en el mercado actualmente, no soportan estas temperaturas. Los potenciómetros de membrana son muy planos y se pueden pegar a superficies planas en la forma deseada Otra ventaja es la estructura hermética del potenciómetro con sensor de membrana. La suciedad, el polvo o la humedad no pueden invadir el sensor y, por lo tanto, es posible utilizarlo en un entorno difícil.

---

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de Novotechnik
