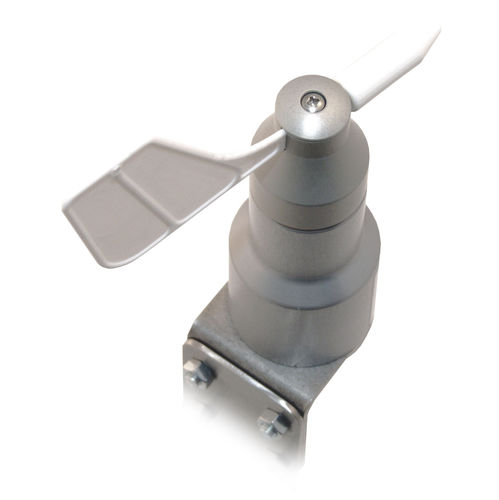

Anemoscopio ANTC-D2.2 series

Anemoscopio con dirección de ala y salida analógica para aplicaciones industriales La serie ANTC-D2.2 ha sido diseñada y construida para aplicaciones industriales, en particular: - Transcripciones para la turbina de viento - Análisis histórico de los registradores de datos - Umbrales de control para los seguidores solares de las velas eólicas y solares Sin embargo, se utiliza en cualquier área donde sean necesarias características de fiabilidad, robustez y precisión. El cuerpo del rotor es de aluminio mecanizado. La cabeza gira sobre cojinetes de bolas. El ala de dirección es de fibra de nylon amortiguada y fácilmente intercambiable. También tiene un conector para una conexión conveniente. Cada transductor se prueba en un túnel de viento equipado con un certificado de calibración. Características mecánicas - Transductor giratorio de aluminio anodizado montado en un doble rodamiento de bolas con soporte de acero inoxidable y conector hembra - Ensamblado a ± 3° de los ejes verticales. Veleta hacia arriba - Salida de señal analógica - Rango de medición de 1° a 360° - Temperatura de funcionamiento de -10°C a +60°C - Temperatura de almacenamiento da -30°C a +80°C - El ala de cuerda de nylon es resistente al granizo de -40°C a +120°C - Ala intercambiable (1+1 ala en cada kit) - Conector macho 3 polos a soldar Características eléctricas - Fuente de alimentación: 10 - 30 Vcc - Corriente nominal de 15mA a 1,5mA - La tensión de la señal de salida es proporcional de 0,51 a 4,50 Vcc de revolución completa 360° Dimensiones - Cuerpo del rotor: H 122 mm - Cuerpo rotor + soporte: H 147 mm - Cuerpo rotor + soporte + conector: H 170 mm - Diámetro mínimo del rotor del cuerpo superior: 29 mm - Diámetro máximo del rotor del cuerpo inferior: 39 mm - Cabeza giratoria de diámetro máximo con la veleta ensamblada: 115 mm - Soporte de acero inoxidable ensamblado. Dimensiones: H 42 mm / W 39 mm
