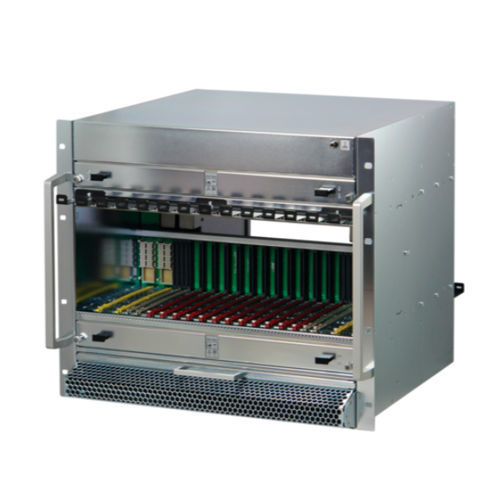

Plataforma MicroTCA en rack 11850-026

De acuerdo con la especificación PICMG MTCA.4 R1.0 sistema de 9 U y 84 CV para 12 módulos AdvancedMC dobles de tamaño medio, 2 MCH dobles de tamaño completo y 4 módulos de alimentación dobles de tamaño completo 12 ranuras para módulos de transición traseros para módulos RTM dobles de tamaño medio Placa base con topología en estrella doble, conexiones directas para S-ATA / SAS, líneas de reloj y activación según PICMG MTCA.4 Topología de telecomunicaciones y reloj de tejido según PICMG AMC.0 R2.0 2 módulos de ventiladores intercambiables en caliente con gestor de unidades de refrigeración (CU EMMC), flujo de aire desde la parte inferior delantera a la parte superior trasera Opcionalmente, las velocidades de los ventiladores de las secciones delantera y trasera pueden ajustarse por separado a través del MCH ATRIBUTOS DEL PRODUCTO Tipo de producto: Sistema Número de ranuras: 12 Tipo de placa base: Topología en estrella doble MTCA.4 Transferencia de datos: 40 GbE; PCIe Gen3 Potencia por ranura: 80 W Dirección del flujo de aire: De delante a atrás Altura del rack: 9 U Tipo de fuente de alimentación: (4) doble PM de tamaño completo Fuente de alimentación incluida: No E/S trasera: Sí Cumple con: PICMG MTCA.4 R1.0 Profundidad: 373,3 mm Altura: 400,05 mm DETALLES ADICIONALES DEL PRODUCTO El sistema está diseñado para aplicaciones de alto rendimiento con un alto nivel de disponibilidad, en las que se requiere redundancia de todos los componentes. Los dos módulos de ventilador redundantes intercambiables en caliente con EMMC en configuración push-pull garantizan una refrigeración adecuada de las ranuras delantera y trasera. La velocidad del ventilador se controla de forma independiente para la parte delantera y trasera y se ajusta a través del MCH. Las bandejas de cables en la parte delantera y trasera de la caja simplifican la gestión de cables. El sistema puede admitir hasta cuatro módulos de alimentación para garantizar una fuente de alimentación suficiente para la aplicación. La placa base incluye líneas de reloj y activación según PICMG MTCA.4, así como enclavamientos. También proporciona conexiones directas para SAS/SATA y líneas entre los AMC
