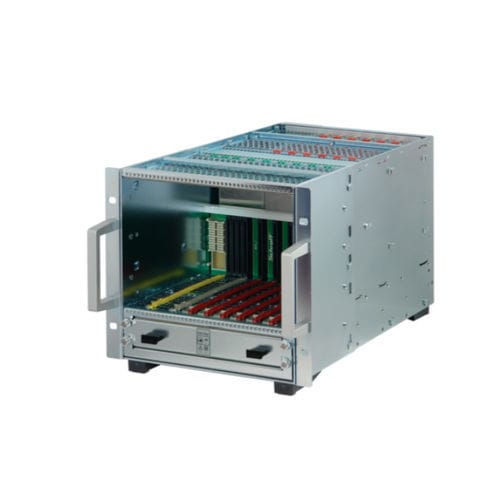

Plataforma MicroTCA en rack 11850-021

De acuerdo con la especificación PICMG MTCA.4 R1.0 sistema cúbico de 5 U y 42 CV para 6 módulos AdvancedMC dobles de tamaño medio y 1 módulo AdvancedMC doble de tamaño completo, 1 módulo MCH doble de tamaño completo y 1 módulo de alimentación doble de tamaño completo 6 ranuras para módulos de transición traseros para módulos dobles de tamaño medio y una ranura para módulos dobles de tamaño completo Placa base con topología en estrella, conexiones directas para S-ATA/SAS, líneas de reloj y activación según PICMG MTCA.4 Topología de reloj según PICMG AMC.0 R2.0 Módulo de ventilador intercambiable en caliente con gestor de unidades de refrigeración (CU EMMC), flujo de aire de abajo a arriba, la velocidad del ventilador para las secciones delantera y trasera puede ajustarse por separado a través del MCH Filtro de aire accesible desde la parte delantera ATRIBUTOS DEL PRODUCTO Tipo de producto: Sistema Número de ranuras: 7 Tipo de placa base: Topología en estrella MTCA.4 Transferencia de datos: 40 GbE; PCIe Gen3 Potencia por ranura: 80 W Dirección del flujo de aire: De abajo a arriba Altura del rack: 5 U Tipo de fuente de alimentación: (1) doble PM de tamaño completo Fuente de alimentación incluida: No E/S trasera: Sí Cumple con: PICMG MTCA.4 R1.0 Profundidad: 373,3 mm Altura: 222,25 mm DETALLES ADICIONALES DEL PRODUCTO El sistema está diseñado para trabajos de desarrollo y pruebas de laboratorio. El módulo de ventilador intercambiable en caliente con EMMC garantiza una refrigeración adecuada de las ranuras delantera y trasera con un bajo nivel de ruido. La velocidad del ventilador se controla de forma independiente para la parte delantera y la trasera y se ajusta a través del MCH. La placa base incorpora líneas de reloj y activación según PICMG MTCA.4, así como enclavamientos. También proporciona conexiones directas para SAS/SATA y líneas entre los AMC.
