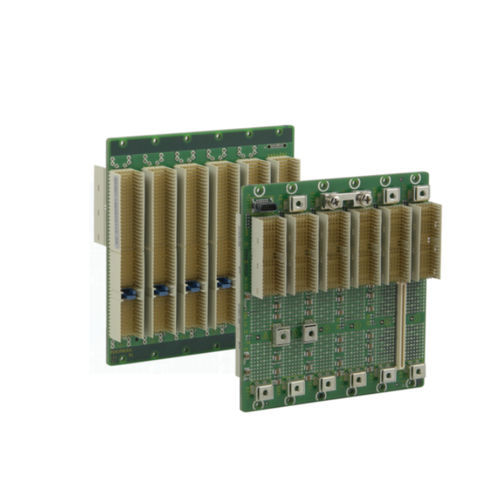

Placa base CompactPCI 23006-765

PICMG1-5 ranuras

La GND digital puede conectarse o aislarse de la GND del chasis mediante tornillos V(E/S) ajustable a +3,3 V o +5 V Alimentación de las tensiones de alimentación mediante conectores de potencia (etiqueta anular M4), FASTONs Las capas exteriores actúan como superficies GND Enchufe para señales de estado (SMCQ) Se pueden colocar varias placas base juntas sin pérdida de ranuras Excelente supresión del ruido de alta frecuencia y valores MTBF muy elevados gracias a los condensadores cerámicos Conector de bus de gestión de plataforma inteligente (IPMB) según PICMG 2.9 ATRIBUTOS DEL PRODUCTO Altura del bastidor: 6 U Ranura del sistema: Izquierda Ancho de ranura: 4 HP Voltaje E/S: 5 V Tipo de conector: HM 2.0 Tipo de conector de alimentación: Clavijas de alimentación para conectores de cable M4 Tipo de conector utilitario: SMCQ, 12 patillas Anchura: 100,59 mm DETALLES ADICIONALES DEL PRODUCTO Las placas base CompactPCI de nVent SCHROFF tienen los mejores valores de integridad de señal y MTBF de su clase gracias a sus componentes SMD, condensadores cerámicos y conectores a presión.
