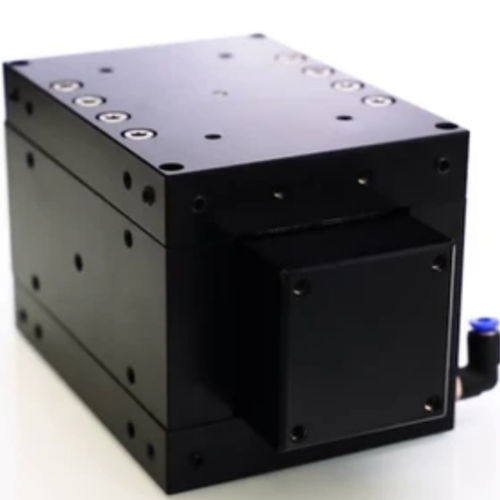

Guía lineal de patín BOX

con cojines de airede precisiónde cola de golondrina

Guías de carril de la serie OAV Profile Box fabricadas con material ligero de calidad aeronáutica, rectitud lineal ultraprecisa y movimiento plano sin vibraciones ni mantenimiento, listas para instalar, función de freno de bloqueo integrada, mediante pretensado del cojinete neumático, para un posicionamiento de máxima precisión Rectitud local .25 µm por 25 mm de recorrido Error máximo 2 µm por 1000 mm de recorrido Planitud 0,0005 mm o 0,00002 pulg Tamaño del carro 80 mm x 80 mm y 75 mm de longitud Recorrido 50 mm/100 mm/200 mm/300 mm o recorrido personalizado Tamaño de la barra guía 40 mm x 40 mm Altura de montaje 80 mm Peso del carro .86 kg (1.89 lb) Peso total 2.8 kg (recorrido de 100 mm) Longitud de la barra guía A medida Flujo de aire 4.6 nlpm Paso 78 N-m Rodillo 78 N-m Guiñada 78 N-m Rigidez Y 183 N/μ Rigidez Z 183 N/μ
