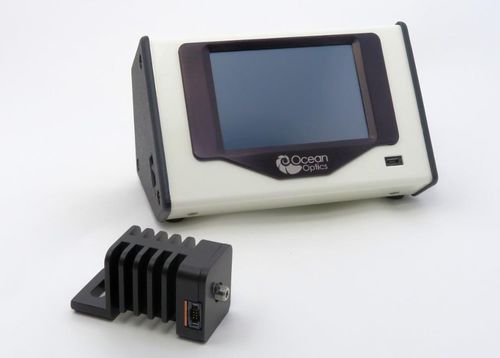

Módulo de controlador compacto LDC-1C

El controlador de corriente LED (LDC-1C) de Ocean Optics es un controlador compacto de un solo canal para una nueva generación de módulos de fuente de luz LED (LSM). El LDC-1C es un dispositivo fácil de usar, guiado por menús. Lee automáticamente la información de identificación y funcionamiento almacenada en el LSM y se configura adecuadamente, protegiendo así el LSM de posibles daños debidos a una corriente excesiva. El LDC-1C es totalmente autónomo; no necesita ningún dispositivo de entrada externo para funcionar. El LDC-1C también puede conectarse a una fuente externa, como un generador de funciones o una señal de modulación procedente de un espectrómetro u otro dispositivo electrónico. En las siguientes secciones se ofrecen instrucciones para desembalar y configurar el controlador LDC-1C y los LSM. Desembalaje del equipo LED ► Procedimiento 1. Desembale con cuidado el controlador LED y el módulo o módulos de lámparas. 2. Inspeccione el exterior de los dispositivos y asegúrese de que no presentan daños. No utilice el dispositivo si presenta daños. 3. Utilice este instrumento en un entorno de laboratorio limpio. Componente Descripción Pantalla táctil Pantalla multifunción que se utiliza tanto para la visualización gráfica de la corriente del LSM como para proporcionar un método de entrada para seleccionar las funciones deseadas. Conector micro USB Permite cargar firmware en el controlador. LSM Su LDC-1C ha sido diseñado para funcionar perfectamente con los módulos de fuente de luz LED (LSM) de Ocean Optics. El siguiente diagrama muestra los conectores del LSM. Conexión del controlador LDC-1C y la fuente de luz Siga los pasos que se indican a continuación para configurar el LDC-1C y el LSM para su uso.
