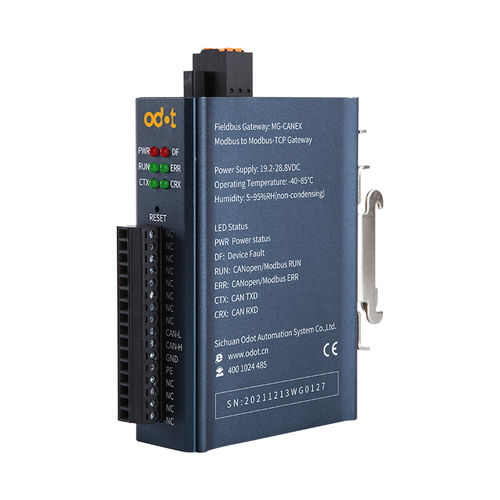

Convertidor de protocolos MG-CANEX

de comunicacionesModbusCANopen

Convertidor de protocolo MG-CANEX Convertidor de protocolo de CANopen a Modbus TCP MG-CANEX es un convertidor de protocolo de CANopen a Modbus TCP. El dispositivo actúa como maestro en la red CANopen y puede conectarse a dispositivos esclavos CANopen estándar. La transmisión de datos soporta PDO, SDO, y el control de errores soporta Heartbeat. Soporta el envío de mensajes síncronos y asíncronos. Como servidor TCP en la red Modbus TCP, el dispositivo podría ser accedido por 5 clientes TCP al mismo tiempo, y podría ser conectado al controlador PLC y a varios tipos de software de configuración. Parámetros técnicos Por favor, utilice este producto dentro de los parámetros de este producto para obtener un mejor rendimiento. Parámetros ambientales Temperatura de trabajo: -40~85℃/-20~70℃ opcional Temperatura de almacenamiento: -45~125℃ Humedad de trabajo： 5%~95% （ Sin condensación ) Los parámetros de la fuente de alimentación Número de puertos de alimentación： 1 vía Rango de tensión de entrada： 19,2～28,8VDC，3KV de tensión de aislamiento Consumo de energía： Máx.110mA@24V Parámetros Ethernet Modbus TCP Código de función： 0x01，0x02，0x03，0x04，0x05，0x06，0x0F，0x10 Número de puertos Ethernet: 2PCs de RJ45，10M，100M velocidad adaptable con función de conmutación Protocolo de red: ETHERNET，ARP，IP，TCP，ICMP Número de conexiones TCP: Los cinco más grandes Almacén de datos Modbus: 0xxxx area（ bobina ）：8192 Bit 1xxxx área（ Entrada discreta ）：8192 Bit 3xxxx área（ Registro de entrada ）：2048 Palabra 4xxxx área（ Registro de retención ）：2048 Palabra Parámetros CANopen Tasa de baudios CAN: 10K~1Mbps Protocolo CAN: CANopen Número de esclavos soportados: 16 estaciones Funciones PDO: Soporta transmisión de datos TPDO, RPDO Funciones SDO: Soporta transferencias rápidas SDO de hasta 4 bytes Control de errores: Compatible con Heartbeat
