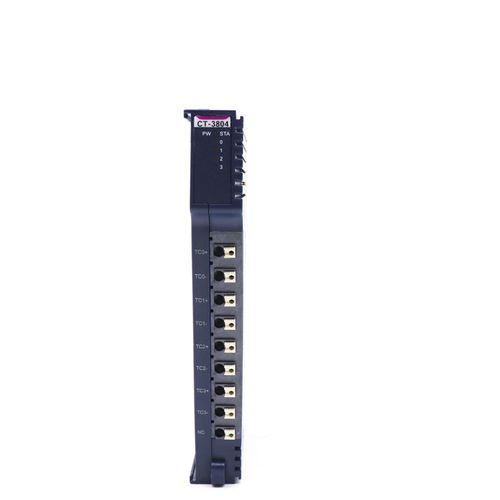

Módulo E/S analógico CT-3804

Modbus TCPEthernetModbus RTU

CT-3804: 4 canales de entrada analógica,Thermocouple（ J type、 K type、 E type、 T type、 Stype、 R type、 B type、 N type、 C type） Características del módulo ◆ El módulo soporta la adquisición de señales de termopar de 4 canales ◆ El módulo lleva con 4 indicadores analógicos ◆ El módulo soporta 9 tipos de medición de temperatura de termopar convencionales ◆ El bus interno del módulo y la entrada de campo adopta un aislamiento magnético ◆ El canal de entrada del módulo soporta la protección contra sobretensiones de TVS ◆ Resolución de 24 bits de la CAD (Σ-δ type) Parámetros técnicos Parámetros generales Poder: Max.50mA@5.0Vdc Aislamiento: I/O al bus interno: aislamiento magnético (2.5KVrms) Campo Power：Not utilizado Wiring：I/O Wiring：Max.1.5mm²(AWG 16) Montaje Type： 35mmDIN-Rail Size：115*14*75mm Weight：65g Especificaciones del medio ambiente Operacional Temperature：-40~85℃ Operacional Humidity：5%~95% RH(No Condensación) Protección Class：IP20 Parámetro de entrada Canal Number：4 Canales LED Indicator：4 Indicadores LED de entrada Sensor Type：J / K/ E / T / S / R / B / N / C termopares tipo Adquisición Accuracy： ±0.3% Completo Scale，@25℃ ±0.5% Completo Scale，@-40~85℃ Tasa de muestreo de un solo canal: 50Hz (Max.) Rango de medición ℃ - Tipo J - -210~1200℃ - Tipo K - -270~1370℃ - Tipo E - -270~1000℃ - Tipo T - -270~400℃ - Tipo S - -50~1760℃ - Tipo R - -50~1760℃ - Tipo B - 0~1820℃ - Tipo N - -270~1300℃ - Tipo C - 0~2320℃ Formato de datos - Entero con signo de 16 bits (Entero)
