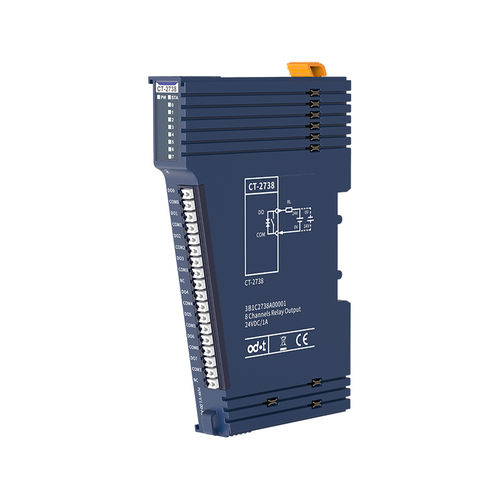

Módulo de salida digital CT-2738

CANopenModbusPROFIBUS-DP

CT-2738 Salida de relé de 8 canales 1A/30VDC/30W Características del módulo ◆ Salida de relé de 8 canales normalmente encendida ◆ 8 indicadores LED de canal ◆ Baja resistencia de encendido (≤100mΩ) ◆ Con aislamiento entre canales ◆ Diodo bidireccional TVS incorporado, circuito RC incorporado ◆ Se pueden conectar cargas resistivas e inductivas Parámetros generales Consumo de energía - Max.250mA@5.0VDC Aislamiento - Tensión de aislamiento entre canales de E/S y Bus interno AC 500V Tensión de aislamiento entre canales AC 500V Alimentación de campo - No se utiliza Cableado - Máx.: AWG 18 Mín: AWG 24 Instalación - Carril DIN de 35mm Tamaño - 115*14*75mm Peso - 65g Resistencia a las vibraciones - Cumple con IEC 61131-2 y EC 60068-2-6 Resistencia al impacto - Cumple con IEC 61131-2 y IEC 60068-2-27 Rendimiento EMC - Cumple con IEC 61131-2 y IEC 61000-4 Especificaciones medioambientales Temperatura de funcionamiento de la instalación horizontal - -35℃~70℃ Temperatura de funcionamiento de la instalación vertical - -35℃~60℃ Humedad Relativa - < 95%RH (Sin Condensación) Temperatura de almacenamiento - -40℃~85℃ Humedad de Almacenamiento - < 95%RH (Sin Condensación) Temperatura de prueba de fabricación - -40℃~75℃ Grado de protección - IP20 Parámetros de salida Número de canal - 8 canales Relé normalmente encendido de salida Indicador LED - Salida de 8 canales Indicador LED Max. Corriente de conmutación - Carga resistiva 1A Carga inductiva: 1A Máx. Tensión de conmutación - 30 VCC Potencia de conmutación máx. Potencia de conmutación: 30 W Frecuencia de conmutación - Carga resistiva：Max 2Hz Carga inductiva：Máx 0,5Hz Resistencia de contacto - ≤100mΩ Retardo de salida - ON a OFF: Máx.10ms OFF a ON: Máx.10ms Resistencia mecánica - 2x107 Resistencia eléctrica - 1x105 Vibración - 10Hz~55Hz 1.5mm Doble amplitud de vibración Impacto - Estabilidad：98m/s2 Resistencia：980m/s2
