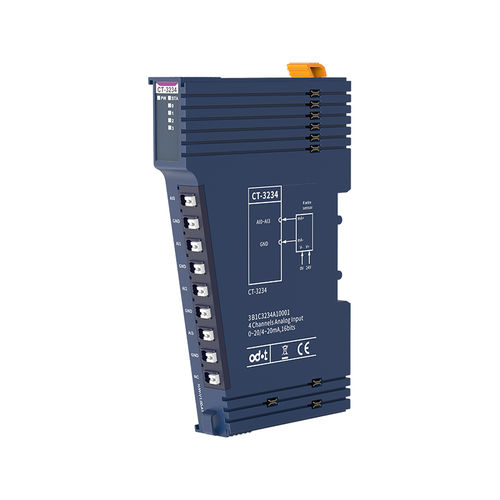

Módulo de entrada analógico CT-3234

CANopenModbusPROFIBUS

CT-3234 4 canales de entrada analógica /0&4-20mA/15-bit single-ended Características del módulo ◆ El módulo admite la adquisición de señales de corriente de 4 canales. ◆ El módulo puede configurarse para la adquisición de señales de corriente de 0-20mA o 4-20mA. ◆ El módulo admite entrada de sensor de corriente de 2 hilos (salida sin bucle, se requiere fuente de alimentación externa) o de 4 hilos. ◆ El bus interno del módulo y la entrada de campo adoptan aislamiento magnético. ◆ El canal de entrada del módulo está conectado al sensor de salida de corriente de señal analógica activa de campo. ◆ El canal del módulo equipa protección de sobretensión TVS. Parámetros generales Alimentación - Max.65mA@5.0VDC Aislamiento - E/S a bus interno: aislamiento magnético (2,5KVrms) Aislamiento de potencia: CC-CC Cableado - Máx.: AWG 18 Mín: AWG 24 Instalación - Carril DIN de 35mm Tamaño - 115*14*75mm Peso - 65g Resistencia a las vibraciones - Cumple con IEC 61131-2 y EC 60068-2-6 Resistencia al impacto - Cumple con IEC 61131-2 y IEC 60068-2-27 Rendimiento EMC - Cumple con IEC 61131-2 y IEC 61000-4 Parámetros ambientales Temperatura de funcionamiento de la instalación horizontal - -35℃~70℃ Temperatura de funcionamiento de la instalación vertical - -35℃~60℃ Humedad Relativa - < 95%RH (Sin Condensación) Temperatura de almacenamiento - -40℃~85℃ Humedad de Almacenamiento - < 95%RH (Sin Condensación) Temperatura de prueba de fabricación - -40℃~75℃ Grado de protección - IP20 Parámetros de entrada Número de canales - 4 canales Indicador LED - 4 indicadores LED de estado de canal Rango de entrada - Máximo 0 ~ 23,5 mA Relación de resolución - 15 bits Precisión de adquisición - ±0,3% rango completo, @25℃ - ±0.5% rango completo, @-20~70℃ Frecuencia de muestreo - 6 ms / 4 canales (nivel de filtro 0) Formato de datos - entero con signo de 16 bits
