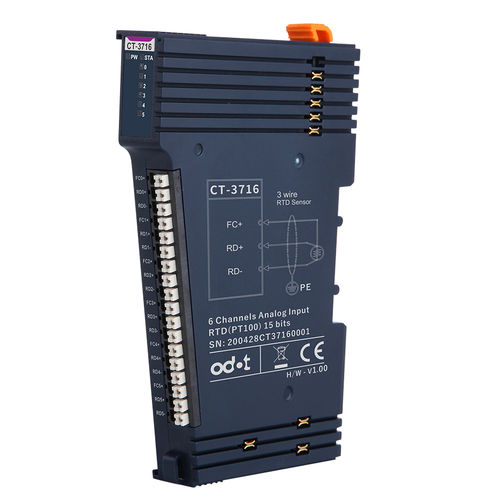

CT-3716 Módulo de adquisición de temperatura RTD-PT100 de 6 canales 1 Características del módulo ◆ El módulo admite la adquisición de temperatura de resistencia térmica RTD (PT100) de 6 canales ◆ El módulo se puede conectar a un sensor de temperatura PT100 de 2 o 3 hilos ◆ El bus interno y la entrada de campo del módulo están aislados magnéticamente ◆ El módulo con 6 indicadores LED de canal de entrada analógica ◆ Resolución ADC de 15 bits Parámetros generales Consumo de energía - Max.50mA@5.0VDC Aislamiento - E/S a bus interno: aislado magnéticamente (2,5KVrms) Alimentación de campo - No utilizada Cableado - Máximo: AWG 18 Modo de instalación - Carril DIN de 35mm Tamaño - 115*14*75mm Peso - 65g Especificaciones ambientales Temperatura de funcionamiento de la instalación horizontal - -35℃~70℃ Temperatura de funcionamiento de la instalación vertical - -35℃~60℃ Humedad Relativa - < 95%RH(Sin Condensación) Temperatura de almacenamiento - -40℃~85℃ Humedad de Almacenamiento - < 95%RH(Sin Condensación) Temperatura de prueba de fabricación - -40℃~75℃ Grado de protección - IP20 Parámetros de entrada Número de canales - 6 canales Indicador LED - 6 LED verdes Resolución - 15 bits Tipo de sensor - PT100 Rango de Medición - -240~870℃ Precisión de medición - 0.5℃ Tasa de conversión - 400ms/6 canales Función de diagnóstico - 32766: El sensor no está conectado o el cable está desconectado -32766: Condición de cortocircuito 32765: Fallo de chip 32767: Desbordamiento de temperatura -32768: Temperatura underflow
