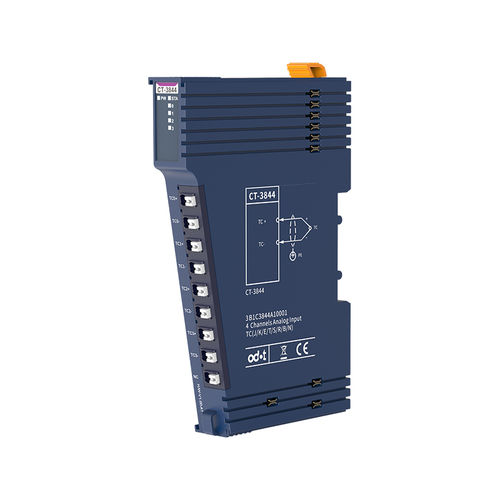

Módulo de entrada analógico CT-3844

CANopenModbusPROFIBUS-DP

CT-3844 4 canales Entrada Analógica, Tipos Termopar (TC-J/K/E/T/S/R/B/N) (filtro ajustable) Características del módulo ◆ El módulo soporta la adquisición de señales de termopar de 4 canales ◆ El módulo lleva con 4 indicadores LED analógicos ◆ El módulo soporta 9 tipos de tipo de medición de temperatura de termopar convencional ◆ El bus interno del módulo y la entrada de campo adoptan aislamiento magnético ◆ El canal de entrada del módulo soporta protección contra sobretensiones TVS ◆ Resolución ADC de 24 bits (tipo Σ-δ) ◆ El módulo admite parámetros de filtro ajustables Parámetros generales Alimentación - Max.50mA@5.0Vdc Aislamiento - E/S a bus interno: aislamiento magnético (2,5KVrms) Alimentación de campo - No se utiliza Cableado - Máximo: AWG 18 Tipo de montaje - 35mmDIN-Rail Tamaño - 115*14*75mm Peso - 65g Especificaciones ambientales Temperatura de funcionamiento de la instalación horizontal - -35℃~70℃ Temperatura de funcionamiento de la instalación vertical - -35℃~60℃ Humedad Relativa - < 95%RH (Sin Condensación) Temperatura de almacenamiento - -40℃~85℃ Humedad de Almacenamiento - < 95%RH (Sin Condensación) Temperatura de prueba de fabricación - -40℃~75℃ Grado de protección - IP20 Parámetros de entrada Número de canales - 4 canales Indicador LED - 4 Indicadores LED de entrada Tipo de sensor - Termopares tipo J / K / E / T / S / R / B / N Precisión de Adquisición - ±0.3% Escala Completa，@25℃ ±0.5% Escala Completa，@-40~70℃ Frecuencia de muestreo - 70ms/4 canales Clase de filtro - Ajustable Rango de medición ℃ - Tipo J - -210~1200℃ - Tipo K - -270~1370℃ - Tipo E - -270~1000℃ - Tipo T - -270~400℃ - Tipo S - -50~1760℃ - Tipo R - -50~1760℃ - Tipo B - 0~1820℃ - Tipo N - -270~1300℃ Formato de datos - Entero con signo de 16 bits (Entero)
