Módulo maestro de red CT-5314

remotopara autómata programablede tensión

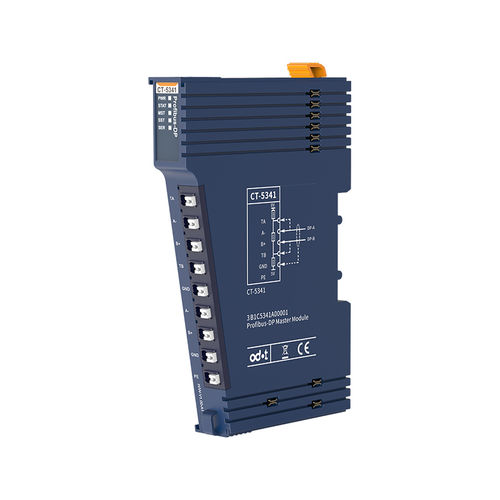

CT-5341 Módulo maestro Profibus DP 1 Módulo Descripción El módulo maestro Profibus-DP soporta 1 interfaz DP, soporta el protocolo estándar PROFIBUS-DP V0/V1, y soporta el modo de trabajo maestro Profibus-DP. En combinación con el módulo adaptador, el protocolo Profibus-DP puede convertirse a otros protocolos, como ModbusTCP, Profinet, EtherCAT, Ethernet/IP, etc. Al utilizar el módulo, es necesario configurar las instrucciones de lectura y escritura de datos de proceso, las instrucciones de diagnóstico, la información de configuración y los parámetros de configuración del bus Profibus-DP en el software IO Config. Todos los dispositivos esclavos que soportan el protocolo Profibus-DP pueden utilizar este módulo para realizar la interconexión con el PLC superior o el ordenador superior. Tales como: PLC, DCS, IO remoto, inversor, dispositivo de protección de arranque de motor, aparatos eléctricos inteligentes de alta y baja tensión, dispositivo de medición de potencia, equipos e instrumentos inteligentes de medición de campo, etc. Nota: Cuando el módulo maestro DP se configura con el software DP Config, es necesario conectarlo a un cable de puerto serie independiente, y la interfaz se encuentra en el lateral del módulo. Parámetros generales Alimentación - Max.200mA@5.0VDC Aislamiento - Tensión de aislamiento del par trenzado de comunicación DP y de la fuente de alimentación del sistema: AC 500V Par trenzado de comunicación DP con tensión de aislamiento PE: AC 500V Diámetro del cableado - Máx.: AWG 18 Mín: AWG 24 Instalación: - 35mm DIN-Rail Tamaño - 115*14*75mm Peso - 62g
