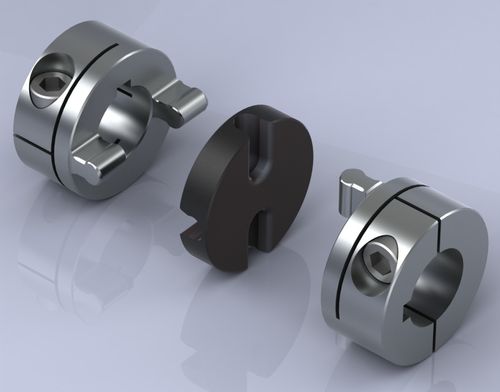

Acoplamiento Oldham UI series

con brida

Ventajas: Protege el componente accionado actuando como un "fusible" mecánico: una sección central de plástico reemplazable de bajo coste se cizalla bajo una carga excesiva Protege los cojinetes de apoyo ejerciendo fuerzas reactivas bajas y constantes, incluso con grandes desalineaciones Juego cero y rigidez torsional moderada Aislamiento eléctrico Admite grandes desalineaciones radiales en una longitud corta Admite desalineaciones angulares mucho mayores que los acoplamientos Oldham estándar Fácil instalación en instalaciones ciegas o difíciles cuando se utilizan taladros pasantes Precio económico en comparación con otros acoplamientos de características similares Elemento de desgaste reemplazable económico Bajo momento de inercia Desventajas: Par máximo y rigidez torsional inferiores a los del acoplamiento Oldham estándar Transmisión ligeramente no homocinética (es decir, los ejes conducido y motriz no se mueven exactamente a la misma velocidad a lo largo de una rotación) cuando la desalineación angular es significativa Cargas axiales reactivas ejercidas sobre los rodamientos de apoyo cuando el par se aproxima al máximo Sólo admite una pequeña desalineación axial Aplicaciones típicas: Los tipos UC y UI se utilizan en aplicaciones ligeras con gran desalineación angular, incluidos los sistemas de instrumentación y posicionamiento; UA se utiliza en aplicaciones pesadas de alto par crítico que requieren un acoplamiento a prueba de fallos, incluidas las válvulas servocontroladas, la minería y los equipos de trituración.
