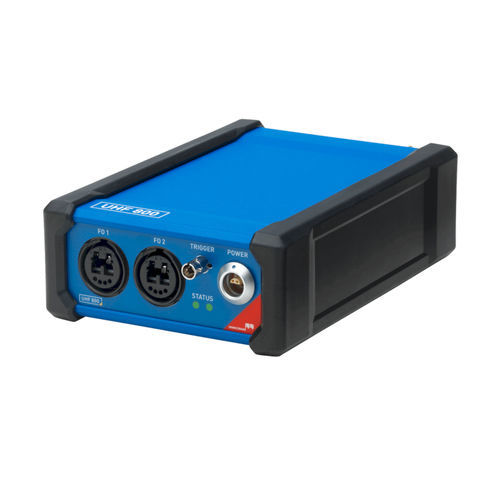

Sistema de medición de descarga parcial UHF 800

electrónicoautónomoportátil

Sistema de medición y análisis de descargas parciales a frecuencia ultra alta Nuestro sistema UHF 800, portátil y fácil de usar, realiza mediciones y análisis sensibles de descargas parciales (DP) fuera de línea y en línea en el rango de frecuencia ultra alta (UHF) de 100 a 2000 MHz en subestaciones aisladas por gas (GIS), líneas aisladas por gas (GIL), transformadores de potencia rellenos de aceite y terminaciones de cables eléctricos de alta tensión (AT). Este sistema de pruebas DP de frecuencia ultra alta se utiliza para la evaluación del estado y detección de defectos del aislamiento en dichos equipos eléctricos en entornos de pruebas ruidosos. Presenta un diseño modular portátil y flexible para una configuración rápida y sencilla durante las pruebas de tipo y de rutina en laboratorios de AT o bahías de prueba, la puesta en servicio en campo (pruebas de aceptación en campo) y la resolución de problemas sobre el terreno. Mediciones de DP combinadas para la comprobación completa del estado del aislamiento El UHF 800 puede utilizarse como sistema autónomo de medición y análisis de DP, o también puede integrarse fácilmente en nuestro sistema MPD 800 de medición y análisis de DP para realizar mediciones de DP convencionales y de frecuencia ultra alta combinadas. Esto permite realizar evaluaciones más completas del estado del aislamiento de los equipos de AT, como por ejemplo, los transformadores de potencia rellenos de aceite. Pueden conectarse varias unidades UHF 800 y MPD 800 de registro de DP en la misma configuración de medición para realizar mediciones y análisis de DP simultáneas y multicanal utilizando el mismo software MPD Suite.
