Comprobador de alta tensión CP RC

dieléctricopara transformador

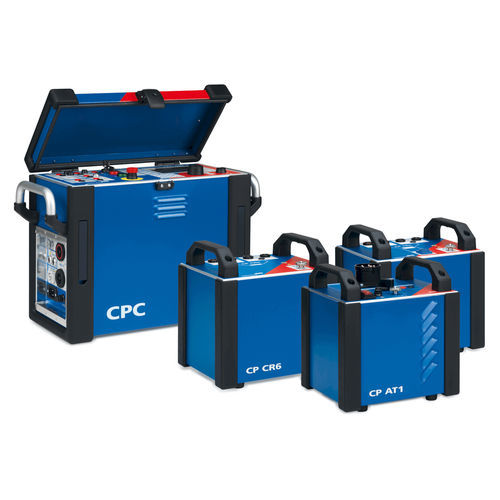

Para las pruebas de AT, los equipos CPC 100 + CP RC de OMICRON se conectan directamente al transformador de tensión de la GIS, formando un circuito de resonancia. Este transformador de tensión reforzado es parte integrante de la GIS. De este modo, se elimina la necesidad de drenar y rellenar todo gas SF6. Actuando como dispositivo de medición y control, el equipo CPC 100 inyecta la energía necesaria. El equipo CP RC1 permite probar sistemas de GIS con tensiones nominales de hasta 123 kV y el CP RC2 hasta 145 kV. Se pueden realizar pruebas de resistencia de tensión según IEC 62271-203 con una tensión máxima de prueba de hasta 200 kV (CP RC1) o 235 kV (CP RC2). El sistema CPC 100 + CP RC consta de varios componentes pequeños y ligeros (< 21 kg / 46 lbs) que pueden ser transportados por una sola persona. Aplicaciones - Prueba de tensión no disruptiva en GIS - Fuente de alta tensión para mediciones de descargas parciales
