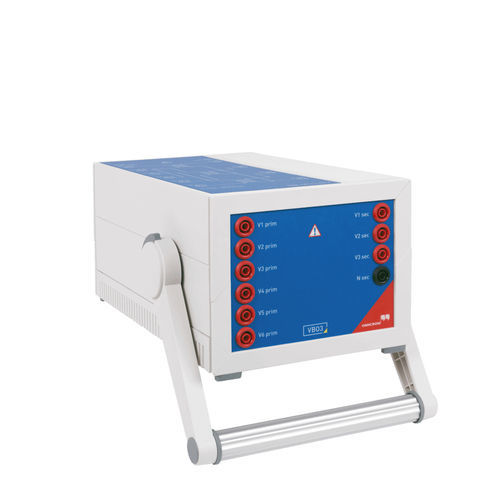

Transformador trifásico VBO3

de tensiónde sobremesade prueba

Transformador de tensión trifásico El VBO3 es un transformador de tensión trifásico con una relación de transformación de 1:2 que extiende el rango de aplicación de una unidad CMC hasta 600 V (L-N). Sus principales campos de aplicación son las pruebas en plantas de energías renovables y redes industriales con 400 V (L-N) [690 V L-L]. El transformador está diseñado para una frecuencia nominal de 50/60 Hz; la tensión secundaria depende de la carga. Con el fin de lograr una buena precisión, se tiene que medir la tensión secundaria bajo carga antes de realizar las pruebas. La relación de transformación determinada de esta manera se puede introducir como parámetro en la configuración de hardware del software Test Universe. Esto permite trabajar directamente con los valores secundarios en Test Universe. Con una unidad CMC 430 (6 x 150 V), puede lograrse también 3 x 600 V con punto de estrella usando ambos sistemas de tensión. Datos técnicos Peso: 6,3 kg Dimensiones sin asa: 160 mm x 125 mm x 260 mm Temperatura de funcionamiento: -25 °C ... +50 °C
