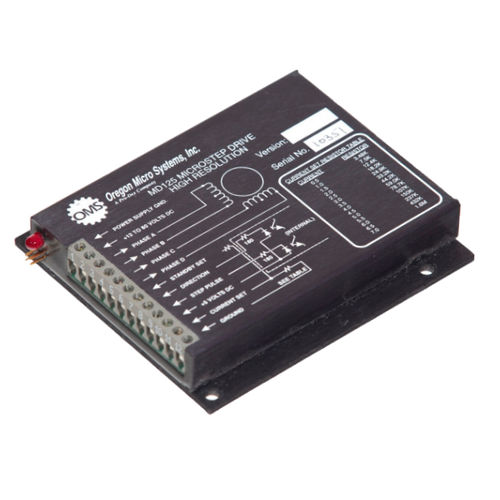

Controlador de motor micropaso MD125

DCcompacto

El OMS MD125 es un controlador de motor de micropasos de alta gama con resoluciones de micropasos seleccionables. El MD125 es pequeño, compacto y robusto y ofrece una gama de velocidades de paso desde el paso completo hasta 256 micropasos. El driver MD125 es capaz de suministrar hasta 1,5 millones de micropasos por segundo al motor paso a paso y una corriente de salida de 0,1 a 7 amperios, funcionando con una tensión de alimentación de 12 a 80 VCC. El MD125 está diseñado para hacer funcionar motores paso a paso PM híbridos de 0,1 a 14 amperios por fase. Cuando se utiliza con motores de tamaño adecuado, el MD125 puede proporcionar más de un tercio de la potencia (300 vatios) a la aplicación. Dos potenciómetros de ajuste permiten al usuario adaptarlo a un motor paso a paso concreto motor. Esto anula cualquier error de paso residual para un rendimiento óptimo. El MD125 cuenta con un disyuntor electrónico que ayuda a proteger el motor de condiciones peligrosas. El MD125 detecta la sobrecorriente (cortocircuitos en los devanados, etc.), la sobretemperatura (insuficiente disipación de calor) y la baja tensión. Cuando se produce cualquiera de estas condiciones, el MD125 se apaga y enciende un LED de fallo para indicar la presencia de la condición de fallo. Con un tamaño de sólo 4 "x4.5 "x.875", el MD125 es pequeño y compacto. Viene encapsulado en un epoxi conductor del calor y encerrado en una cubierta de aluminio anodizado. El resultado es un paquete ambientalmente robusto que resiste el abuso y la contaminación. La disposición de los pines, el tamaño y el montaje del controlador MD125 son compatibles con los anteriores controladores de micropasos de OMS: MD10A y MH10.
