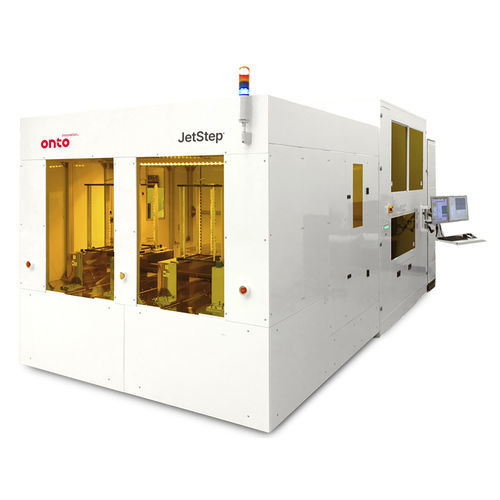

Sistema de litografía para la industria de los semiconductores JetStep® S3500

Diseñado para proporcionar a OSATS una solución litográfica capaz de fabricar grandes volúmenes de envases a nivel de panel. Descripción del producto El sistema de litografía de paneles JetStep S3500 está diseñado específicamente para la producción avanzada de paneles de embalaje. El sistema incorpora funciones avanzadas que abordan los requisitos de los envases a nivel de panel, como el desplazamiento de la matriz debido a la precisión de la colocación o a los pasos de procesamiento posteriores, el desajuste del CTE, el alabeo del panel y la manipulación del panel. Incorpora el mayor campo de exposición disponible con capacidad de resolución hasta 2/2 y opciones para aumentar la resolución hasta 1/1. Aplicaciones - Embalaje a nivel de panel en abanico (FOPLP) - Vías de silicio (TSV) - Intercaladores - Líneas de redistribución (RDL) / Metalización bajo el parachoques (UBM) - Sustratos no estándar Especificaciones - La lente de proyección y el sistema de iluminación de alta fidelidad ofrecen la mayor ventana de proceso para 2/2 - Ajustes de longitud de onda seleccionables por el usuario - Compensación automática del desplazamiento del troquel para un registro superior a la capa cero - Alineación trasera - El formato de retícula cuadrado de 6 pulgadas permite una retícula rentable y un menor COO - Mandril de retícula de 6 grados de libertad con ajuste de aumento automatizado para un registro preciso de capa a capa - Sistema automatizado de manipulación y almacenamiento de retículas con intercambio rápido de retículas para maximizar el rendimiento - Sistema de alineación de reconocimiento de patrones totalmente programable y flexible - Enfoque automático "sobre la marcha" en tiempo real en cada lugar de exposición para ajustar automáticamente el enfoque sobre la topología - Sistema de gestión ambiental para mitigar la contaminación de la fábrica
