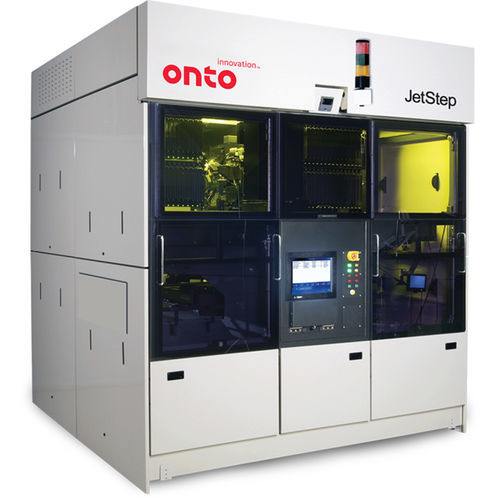

Sistema de litografía para la industria de los semiconductores JetStep® G35

sistema de litografía para la industria de los semiconductores
sistema de litografía para la industria de los semiconductores
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
para la industria de los semiconductores

Descripción

Diseñado para ser flexible, el sistema JetStep® G35 utiliza una familia de lentes de proyección de alto rendimiento que permite obtener imágenes de alta resolución para los fabricantes de pantallas planas. Descripción del producto El sistema Jetstep G35 es un sistema de imagen de alto volumen de fabricación para pantallas de hasta Gen 3.5. El sistema JetStep G35 permite obtener imágenes de alta resolución de hasta 1,5 µm combinadas con la precisión de registro y cosido que requiere la fabricación más avanzada de pantallas de alta resolución. Aplicaciones - LCD - TFT - AMOLED - Micro-LED Especificaciones - Lente de proyección y sistema de iluminación de alta fidelidad para una resolución de hasta 1,5 µm - Formato de retícula de 6 pulgadas estándar de la industria para una fabricación rentable - Control de aumento automatizado que aumenta la ventana de proceso - Sistema de gestión de retículas integrado para proporcionar la máxima utilización - Paquete de metrología integrado para la calibración in situ - Enfoque automático sobre la marcha en cada lugar de exposición para ajustar automáticamente el enfoque sobre la topología del panel - Diagnósticos integrados que proporcionan información sobre el rendimiento del sistema y la resolución de problemas

---
