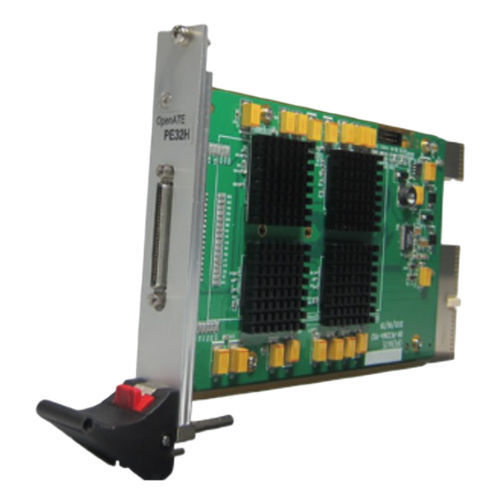

Tarjeta E/S digital PE32H

32 E/SPXI3U

El PE32H representa un nuevo nivel de rendimiento y capacidades para la instrumentación digital basada en PXI. Basada en la arquitectura probada de la PE32, la PE32H ofrece una electrónica de pines de alto rendimiento y un generador de temporización mejorado en un formato PXI compacto de 3U. Cada tarjeta puede funcionar como un subsistema digital autónomo o, si es necesario, se pueden interconectar varias tarjetas interconectadas, soportando hasta 256 pines bidireccionales (8 tarjetas). La PE32H también es compatible con la memoria de patrones profundos al ofrecer 32M de memoria vectorial a bordo con control dinámico por dirección de pines y con velocidades de prueba de hasta 66 MHz. Con la nueva memoria de registro de 32M, el PE32H puede capturar los datos de 32 canales o el registro de fallos. El PE32H soporta -1 ~ +7 VOH VOL VIH VIL por canal y 4 PMU por placa. El PE32H ofrece 4 conjuntos de temporización, 2 TG Edges de conductor, 1 TG Edges de estroboscopio. se admiten 4 conjuntos de formatos, que cambian sobre la marcha, y cuatro formatos de datos de accionamiento: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) que pueden proporcionar flexibilidad para crear una variedad de ciclos de bus y formas de onda para probar productos a nivel de placa y caja. Un contador de 200MHz 32bit para la medición de la frecuencia. El patrón de sitios cuádruples puede ejecutar un patrón de 32 canales como un patrón de 4 sitios de 8 canales. Memoria a bordo El PE32H ofrece 32 M de memoria vectorial por canal. Tiempos de ciclo de patrón programables hasta 232 o infinitos. Hay símbolos de patrón que incluyen 0, 1, L, H, X, Z, J, Q. Compatibilidad Todas las tarjetas PXI de OpenATE Interfaces cumplen con la especificación PXI 2.0 (publicada en agosto de 2000) Software La PE32H se suministra con API y Pattern Editor. Pattern Editor es una herramienta de software que edita los patrones de prueba.
