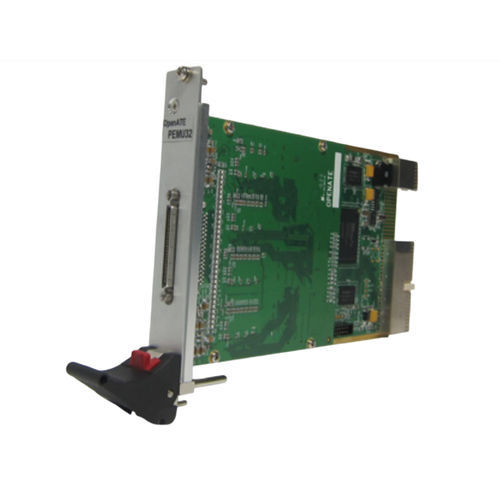

Tarjeta E/S digital PEMU32

32 E/SPXI3U

La PEMU32 representa un nuevo nivel de MULTIFUNCIÓN para la instrumentación basada en PXI. Basada en la arquitectura probada de la PE32, la PEMU32 ofrece una PMU/DPS de alto voltaje y electrónica de pines en un factor de forma PXI compacto de 3U. Cada tarjeta puede funcionar como un subsistema digital independiente o, si es necesario, se pueden interconectar varias tarjetas, soportando hasta 256 pines bidireccionales (8 tarjetas). La PEMU32 también es compatible con la memoria de patrones profundos al ofrecer 32 M de memoria vectorial a bordo con control dinámico por dirección de pines y con velocidades de prueba de hasta 10 MHz. La PEMU32 soporta -1 ~ +10 VOH VOL VIH VIL por canal y 32 PMU/4 DPS por placa. El PEMU32 ofrece 4 conjuntos de temporización, 2 TG Edges de driver, 2 TG Edges de strobe. se admite 1 conjunto de formatos con seis formatos de datos de accionamiento: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero) NRO (Non Return To One), SBC (Surround By Complement) ,NF(no format) que pueden proporcionar flexibilidad para crear una variedad de ciclos de bus y formas de onda para probar productos a nivel de placa y de caja.8 PMU pueden ser agrupadas a alta corriente DPS. contador de 32 bits de 100MHz para la medición de la frecuencia. Memoria a bordo La PEMU32 ofrece 32 M de memoria vectorial por canal. Tiempos de ciclo de patrones programables hasta 232 o infinitos. Hay símbolos de patrones que incluyen 0, 1, L, H, X, Z, J, Q. Registro o captura de fallos de 32 M para cada canal. Compatibilidad Todas las tarjetas PXI de OpenATE Interfaces cumplen con la especificación PXI 2.0 (publicada en agosto de 2000) Software La PEMU32 se suministra con API y Pattern Editor. Pattern Editor es una herramienta de software que edita los patrones de prueba. Aplicación - Equipos de prueba automáticos (ATE) - Pruebas funcionales digitales de consumo - Generación/captura de patrones digitales
