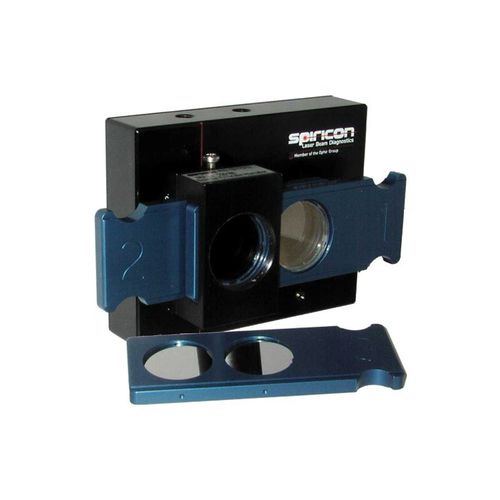

Atenuador fijo

de haz láserde haz

Atenuación del rayo láser con filtración de absorción de masa fija Descripción La interfaz de montaje C para aplicación universal a nuestras cámaras CCD y piroeléctricas de 190-380 nm de atenuación cubre las longitudes de onda del Excimer, del Helio Cadmio y del láser armónico Nd:YAG UV. La atenuación con estos filtros ND permite el mejor uso del rango dinámico de una cámara de perfilado de haz. Rango de atenuación de 0,3 a 6,0 densidades ópticas (ND). El conjunto consta de tres diapositivas con dos filtros en cada diapositiva. Los seis filtros incluyen densidades ópticas de 0,3, 0,7, 1,0, 2,0, 3,0 y 4,0. Se pueden emplear dos filtros a la vez para una atenuación óptica de 0,3 - 6,0 en pasos de 0,3 o 0,4 ND. Una apertura de 20 mm no afectará a ninguno de los sensores de la cámara. Umbral de daño = 100W/cm2 para los láseres CW y 20mJ/cm2 para los láseres de ancho de pulso de nano segundos. Se pueden añadir divisores de haz adicionales para atenuar los láseres UV de alta potencia. El sistema de atenuación de UV utiliza ópticas de alta calidad del líder en diagnóstico de rayos láser. Especificación Longitudes de onda recomendadas: 190nm - 380nm ND nominal: 0.3, 0.7, 1.0, 1.3 ,1.7, 2.0, 2.3, 2.7, 3.0, 3.3, 3.7, 4.0, 4.3, 4.7, 5.0, 6.0 Interfaz: Montaje C Umbral de daño: 100W/cm² CW, pulsos de 10ns, sin distorsión Apertura clara: ø20mm
