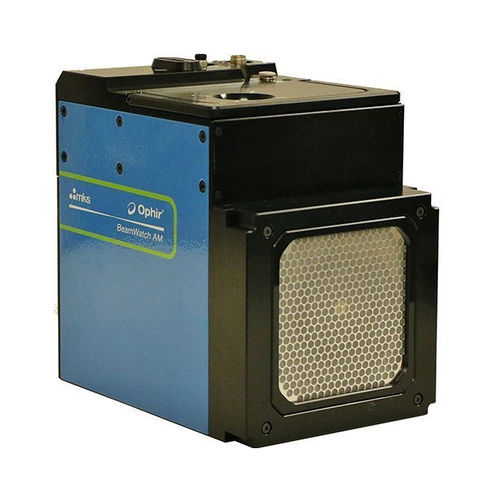

Analizador de haz láser con cámara BW-NIR-2-50-AM

de campo lejano

BeamWatch AM es un sistema de medición láser integrado diseñado para medir los parámetros críticos del rayo láser para los sistemas de fabricación aditiva basados en láser. BeamWatch AM proporciona mediciones simultáneas de múltiples perfiles a lo largo de la cáustica del rayo en el campo de visión (FOV) de la cámara. Las mediciones en tiempo real se realizan a velocidades de vídeo. Incluyen: - anchura y ubicación de la cintura (punto de enfoque) - desplazamiento focal - centroide - M2 o K - divergencia - Parámetro del haz Producto - Longitud de Rayleigh - potencia absoluta - Ángulo de inclinación El rendimiento en tiempo real también permite medir el desplazamiento focal dinámico durante el arranque del láser. La técnica de medición de BeamWatch AM se basa en la dispersión Rayleigh de la luz láser por las moléculas de oxígeno y nitrógeno del aire a medida que el haz se propaga por el medio. La medición de esta luz dispersa proporciona un escaneo de hendidura equivalente del rayo láser en la dirección de la vista observada. La luz dispersa se mide con una cámara convencional y sistemas de captura de imágenes. BeamWatch AM incluye una cámara para las mediciones espaciales y un sensor de potencia rastreable por el NIST que proporcionará un análisis completo del perfil de densidad de potencia del láser La cámara visualiza simultáneamente, y en tiempo real, la cáustica del rayo, incluyendo el campo cercano/enfocado/lejano del rayo. Esta técnica de medición incluye mediciones de Propagación y M2 que se adhieren a las normas ISO 11146. Además, y dado que todas las mediciones se realizan en tiempo real, se mide y se informa de cualquier desplazamiento focal que se produzca durante los segundos críticos de arranque.
