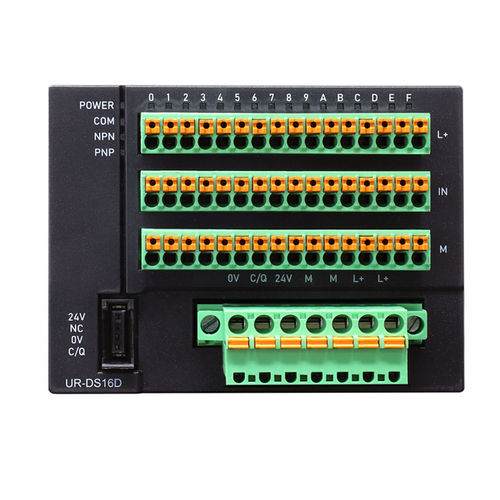

Unidad que convierte 1 CH de puertos IO-Link en IO-Link Master a 16 puntos de E/S digitales
E/S expandible hasta 256 (16 x 16) puntos conectando a IO-Link Master Serie UR.
La entrada digital es Sink(NPN) / Source(PNP), todos los terminales se conmutan a la vez.
Salida digital es Sink(NPN) / Source(PNP), cada pin conmutable individualmente (nuestro original).
Unidad que convierte 1 CH de puertos IO-Link en IO-Link Master a 4 CH de E/S analógicas
Las entradas analógicas son tensión (0 a 10 VCC, -10 a 10 VCC, 0 a 5 VCC, 1 a 5 VCC) y corriente (0 a 20 mA, 4 a 20 mA), conmutables para cada canal individualmente. Las salidas analógicas son de tensión (0 a 10 VCC, -10 a 10 VCC, 0 a 5 VCC) y de corriente (0 a 20 mA), conmutables para cada canal individualmente.
Ejemplo de configuración del sistema IO-Link Master serie UR e IO-Link Hub serie UR-DS
El concentrador IO-Link se conecta con una conexión IO-Link 1:1 al maestro IO-Link de nivel superior de la serie UR.
La conversión del puerto maestro IO-Link 1 CH a E/S digitales y analógicas permite la conexión de sensores y actuadores existentes con ahorro de cableado.
---
