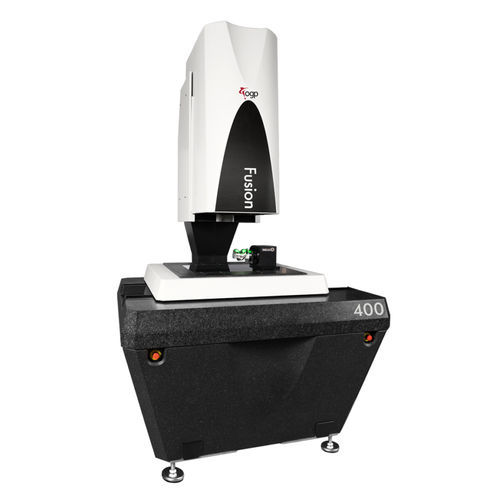

Sistema de medición del campo de visión (FOV) FUSION 400

por láseróptico3D

Los sistemas Fusion® 400 de OGP® son sistemas de modelos de suelo multisensor de gran campo de visión (LFOV) de alta precisión con capacidad 3D y un rango de medición de 400 x 300 x 250 mm. Óptica - Doble camino óptico con un cambio de aumento instantáneo entre un mag bajo con un área de visión de 100 mm y un mag alto para la medición de pequeñas características y autoenfoque, totalmente telecéntrico para la precisión de la imagen. Plataforma estable - La sólida base de fundición con una placa de superficie de granito y la platina compuesta permiten realizar mediciones extremadamente precisas. Versatilidad multisensor: sonda de contacto opcional, sonda de exploración, láser TTL TeleStar®, sonda Rainbow e indexadores giratorios de 4.º y 5.º eje. Todos los sensores compartidos se colocan con precisión en la línea central óptica mediante el mecanismo patentado de despliegue giratorio Productividad - Software de metrología ZONE3 basado en CAD 3D, con funciones integradas AutoID y FeatureExtractor para medición con un solo toque. El procesamiento de imágenes de campo completo y las cámaras de alta velocidad permiten medir escenas enteras al instante
